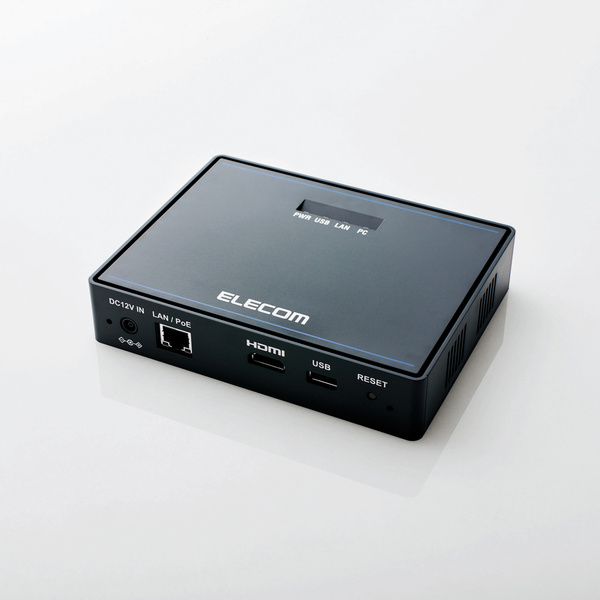

Name: 法人向けPoE受電対応HDMI(R)コンバーター
Brand: ELECOM
Price: 32,780 JPY

「分かる」・「伝わる」大画面共有タブレット画面を大型ディスプレイに投影

先生が操作するタブレットやPCの画面を無線LANや有線LANネットワークを利用し、電子黒板等の大型ディスプレイへ表示可能。教育現場だけでなく、会議等のビジネスシーンにおいても「分かる」・「伝わる」高画質^※画面共有を実現。
※ECB-G01HDのHDMI接続端子はFullHDに対応。投影対象ディスプレイならびに投影端末側にてFullHDに対応している必要があります。

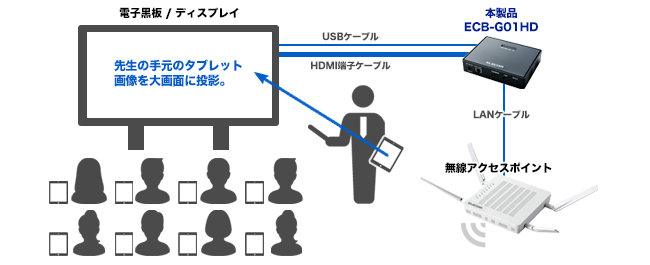

タブレット画面を大型ディスプレイに投影

教室の無線APと組み合わせてどこからでもPoE受電対応でスッキリ配線

端末やスイッチングハブ等のネットワーク機器を接続するギガ対応LANポートはPoE受電(IEEE802.3af）に対応。電源手配（情報コンセント）ならびに電源配線が不要な為、利用場所を選ばない効率的なHDMIコンバータ―の新規導入が可能となります。

また本製品には専用ACアダプターが付属していますので、PoE給電環境がないお客様でも安心してご利用いただけます。

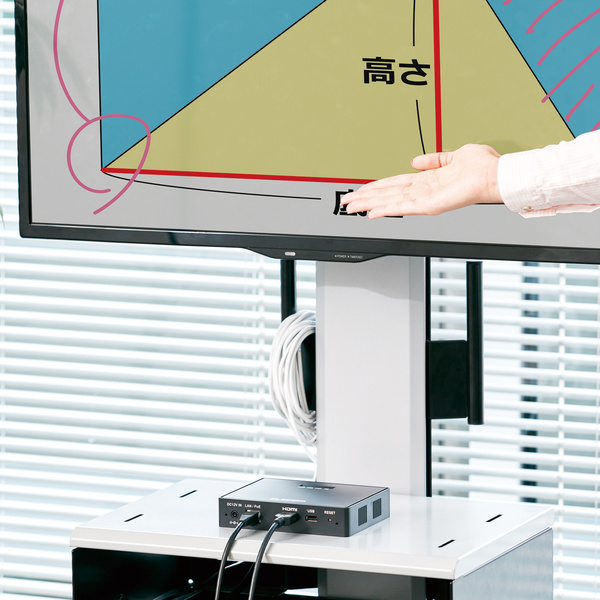

投影対象の電子黒板などのディスプレイと、利用ネットワークに本製品を接続するだけで導入設置完了。既存ネットワーク環境の変更は不要な為、時間をかけず簡単に利用いただけます。

PoＥ受電対応でスッキリ配線

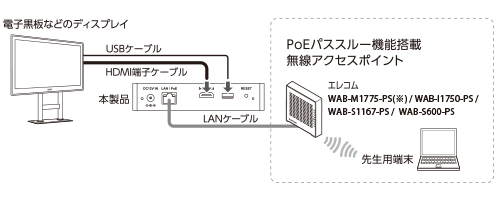

【PoE受電方法について】

ご使用の無線アクセスポイントが「PoEパススルー機能」に対応し、IEEE802.3at機器で給電されている場合は、無線アクセスポイント経由で給電することも可能です。

対象モデルは、WAB-M1775-PS(※) / WAB-I1750-PS / WAB-S1167-PS / WAB-S600-PS

PoE受電方法について

※PoEパススルー機能使用時はアクセスポイント本体に接続したUSBメモリーを同時にご利用いただけません。

電子黒板への接続もスムーズ、専用アプリでICT授業を快適に専用ユーティリティー

大型ディスプレイを利用した授業をより快適に活用いただく事が可能な、「ディスプレイ共有ユーティリティー」を用意。
※弊社HPより無料提供

先生用・生徒用アプリを用意

「ディスプレイ共有ユーティリティー」は、利用機能に合わせて先生用・生徒用の2種類。円滑な授業進行をサポートします。

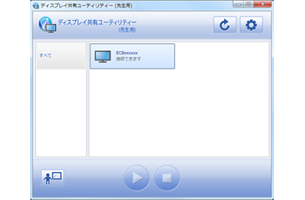

＜先生用ユーティリティー＞

先生用ユーティリティー

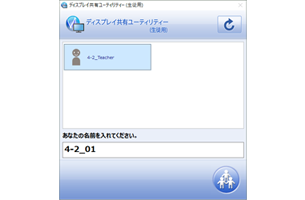

＜生徒用ユーティリティー＞

生徒用ユーティリティー

表示モード

授業モード

先生用「ディスプレイ共有ユーティリティー」の授業モード画面にて授業に参加している生徒端末画面のサムネイルが一覧表示されます。
先生は生徒端末画面を確認し、生徒の状況を確認しながら授業を進めることが可能です。

分割表示モード

授業モード画面に表示された生徒端末画面一覧より、最大4人までを同時に(4分割）ディスプレイに投影することが可能です。

注目モード

授業に参加している生徒端末画面に、設定したメッセージを表示することが可能です。注意喚起を促したい際に有効な機能です。

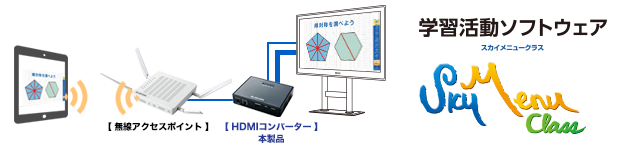

Sky株式会社製タブレット対応学習活動ソフトウェアSKYMENU Classに対応※1

無線アクセスポイントと組み合わせる事で、SKYMENU Class(※1)の「ワイヤレスディスプレイ&無線LAN連携」に対応。
投影するための提示用コンピュータがなくても、SKYMENU Class(※1)と連携して教室のどこからでもタブレット端末の画面を投影でき、スムーズな授業運営が可能になります。

※1 対象バージョン: SKYMENU Class 2021 / 2020 / 2019 / 2018 / 2017

動作確認済アクセスポイント

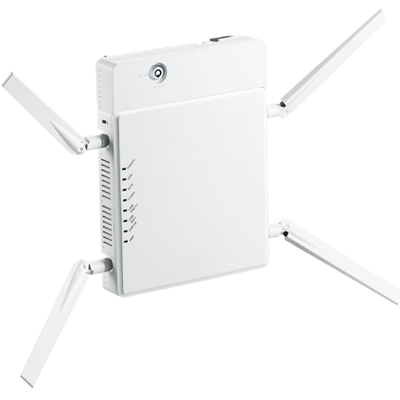

WAB-M1775-PS

法人向け Wi-Fi 6(11ax)対応無線アクセスポイント

次世代規格「Wi-Fi 6」(IEEE802.11ax Draft準拠)対応。5GHz/1201Mbpsと2.4GHz/574Mbps同時通信で最大1775Mbps対応。最大256台の端末接続に対応し、接続端末間の動画再生やデータダウンロード時間のばらつきを抑える「平等通信機能」搭載！ PoEパススルーやオプション外付けアンテナで環境に応じた導入・調整も可能。学校だけでなくオフィス利用でも多台数同時接続時に安定した通信を実現する法人向けアクセスポイント。※無線速度は規格最大値

準拠規格

axacnagb
無線転送速度（規格値）

5GHz1201Mbps 2.4GHz574Mbps

11ax(Draft)対応
最大同時接続 256台
PoE受電対応
平等通信機能
IEEE802.1x/EAP認証
マルチSSID（※1）
ビームフォーミング対応
MU-MIMO

ゲストWi-Fi
耐熱50℃
有線ギガビット
3年+2年保証(※2)
プライバシーセパレータ
USBメモリ対応
WPS
WPA3 / WPA2
WEP：64/128ビット
MACアドレスフィルタリング
節電スケジュール
不正AP検出機能
壁面取付金具付
セキュリティカバー付
管理用シリアルポート

ホワイトWAB-M1775-PS

(※1) 2.4GHz：16個 / 5GHz：16個 （※2）ユーザー登録をすることで保証期間を2年延長可能です。(2年間延長保証はエレコムサポート&サービス株式会社提供のサービスです。)

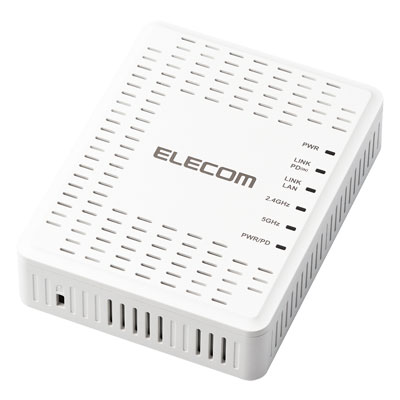

WAB-S1775

スマート Wi-Fi 6 1201+574Mbps スタンダードモデル無線アクセスポイント

「Wi-Fi 6」(IEEE802.11ax Draft準拠)対応。5GHz/1201Mbpsと2.4GHz/574Mbps同時通信で最大1775Mbps対応。「平等通信機能」や「DFS障害回避機能」などを備えながらも文庫本サイズの小型筐体を実現。オフィスの数名レベルの会議室や個人店舗などの小さなスペースにも目立たず設置可能。専用ソフト「WAB-MAT」で設定変更や稼働状況を一括管理できます。※無線速度は規格最大値

準拠規格

axacnagb
無線転送速度（規格値）

5GHz1201Mbps 2.4GHz574Mbps

11ax(Draft)対応
最大同時接続100台
PoE受電対応
平等通信機能
IEEE802.1x/EAP認証
マルチSSID (※1)
ビームフォーミング対応
MU-MIMO

ゲストWi-Fi
耐熱50℃
有線ギガビット
3年+2年保証 (※2)
プライバシーセパレータ
WPS
WPA3 / WPA2
MACアドレスフィルタリング
節電スケジュール
不正AP検出機能
壁面取付金具付
セキュリティカバー付

ホワイトWAB-S1775

(※1) 2.4GHz：5個 / 5GHz：5個 （※2）ユーザー登録をすることで保証期間を2年延長可能です。(2年間延長保証はエレコムサポート&サービス株式会社提供のサービスです。)

※800Mbpsでの通信は子機が256QAMでの通信に対応している必要があります。

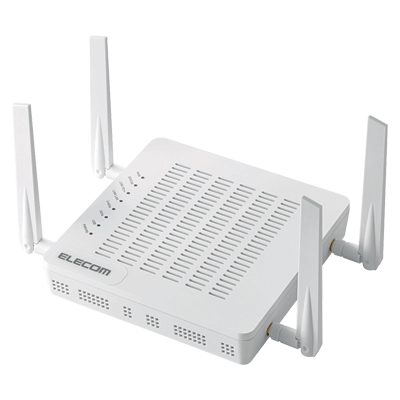

WAB-M2133

法人向け11ac対応無線アクセスポイントインテリモデル

接続端末間の動画再生やデータダウンロード時間のばらつきを抑える「平等通信機能」搭載! MU-MIMOやビームフォーミング対応で、学校だけでなくオフィス利用でも多台数同時接続時に安定した通信を実現する11ac対応法人向けアクセスポイント。

準拠規格

acnagb
無線転送速度（規格値）

5GHz1733Mbps 2.4GHz400Mbps

11ac対応
最大同時接続 250台
PoE受電対応
平等通信機能
IEEE802.1x/EAP認証
マルチSSID（※1）
ビームフォーミング対応
MU-MIMO

ゲストWi-Fi
耐熱50℃（※2）
有線ギガビット
3年+2年保証(※3)
プライバシーセパレータ
USBメモリ対応
WPS
WPA2：AES / TKIP
WEP：64/128ビット
MACアドレスフィルタリング
節電スケジュール
不正AP検出機能
壁面取付金具付
セキュリティカバー付
管理用シリアルポート

ホワイトWAB-M2133

(※1) 2.4GHz：16個 / 5GHz：16個 （※2）壁面設置時 （※3）ユーザー登録をすることで保証期間を2年延長可能です。(2年間延長保証はエレコムサポート&サービス株式会社提供のサービスです。)

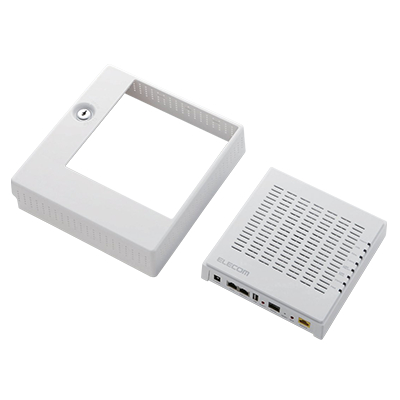

WAB-I1750-PS

法人向け 11ac対応AP インテリジェントモデル

最新規格11ac対応。5GHz/1300Mbpsと2.4GHz/450Mbps同時通信で最大1750Mbps対応（※1）。PoEパススルー機能で本機以外へPoE給電でき簡単にネットワーク拡張可能。専用ソフト「WAB-MAT」で設定変更や稼働状況を一括管理でき、セキュリティーカバー添付。

準拠規格

acnagb
無線転送速度（規格値）

5GHz1300Mbps 2.4GHz450Mbps

11ac対応
最大同時接続 100台
PoE受電対応
PoEパススルー対応
IEEE802.1x/EAP認証
マルチSSID（※2）

ゲストWi-Fi
耐熱50℃
有線ギガビット
3年+2年保証(※3)
プライバシーセパレータ
USBメモリ対応
WPS
WPA2：AES / TKIP
WEP：64/128ビット
MACアドレスフィルタリング
節電スケジュール
不正AP検出機能
壁面取付金具付
セキュリティカバー付
管理用シリアルポート

ホワイトWAB-I1750-PS

(※1) 無線速度は規格最大値 (※2) 2.4GHz：16個 / 5GHz：16個 （※3）ユーザー登録をすることで保証期間を2年延長可能です。(2年間延長保証はエレコムサポート&サービス株式会社提供のサービスです。)

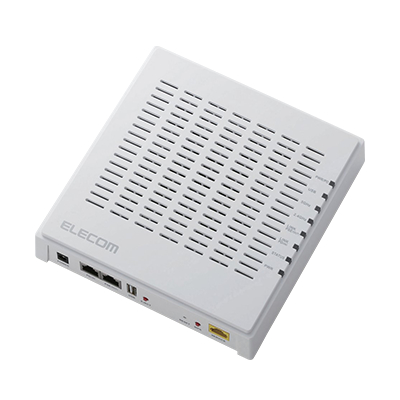

WAB-S1167-PS

法人向け 11ac対応AP Webスマートモデル

最新規格11ac対応。5GHz/867Mbpsと2.4GHz/300Mbps同時通信で最大1167Mbps対応（※1）。PoEパススルー機能で本機以外へPoE給電でき簡単にネットワーク拡張可能。専用ソフト「WAB-MAT」で設定変更や稼働状況を一括管理できます。

準拠規格

acnagb
無線転送速度（規格値）

5GHz867Mbps 2.4GHz300Mbps

11ac対応
最大同時接続 50台
PoE受電対応
PoEパススルー対応
IEEE802.1x/EAP認証
マルチSSID（※2）

ゲストWi-Fi
耐熱50℃
有線ギガビット
3年+2年保証(※3)
プライバシーセパレータ
USBメモリ対応
WPS
WPA2：AES / TKIP
WEP：64/128ビット
MACアドレスフィルタリング
節電スケジュール
不正AP検出機能
壁面取付金具付

ホワイトWAB-S1167-PS

(※1) 無線速度は規格最大値 (※2) 2.4GHz:5個 / 5GHz:5個 （※3）ユーザー登録をすることで保証期間を2年延長可能です。(2年間延長保証はエレコムサポート&サービス株式会社提供のサービスです。)

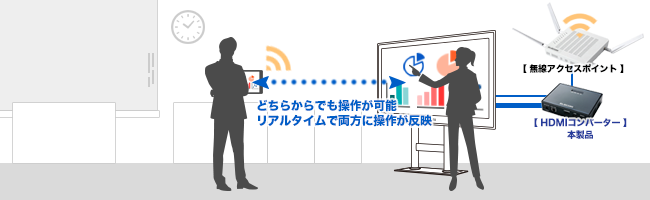

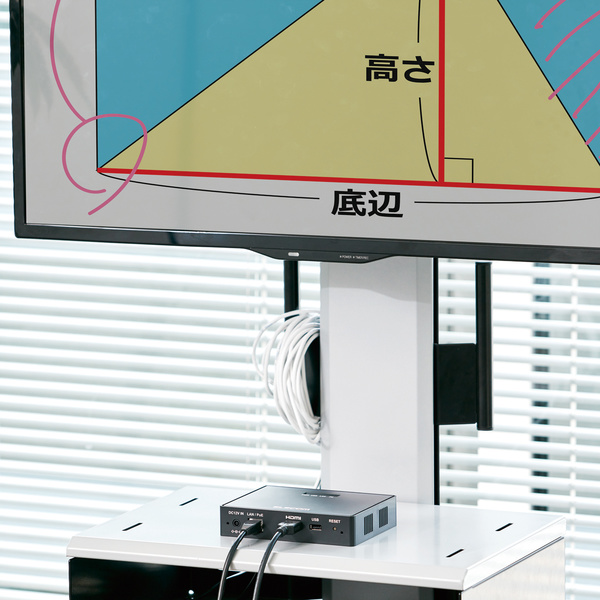

スムーズな授業運営に貢献タッチパネル・リダイレクションと瞬時投影

タッチパネルタイプの電子黒板をUSBケーブルで本製品と接続すると、書き込みや操作も先生用端末にリアルタイムに反映されます。

先生用端末で行った、教材の表示、説明の書き込み、画像の拡大・切り替えなどもディスプレイ・電子黒板に瞬時に投影。スムーズに授業を進めることが可能です。

タッチパネル・リダイレクションと瞬時投影

※生徒用端末の画面を投影する場合は遅延が生じます。

ユーザー登録で更に、2年延長保証安心の3年保証(センドバック保守)

保証期間は安心の3年保証(センドバック保守)。
更にご購入いただいてから3カ月以内にユーザー登録いただいたお客様限定で2年の延長保証(合計5年間)いたします。

※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

長期的な機器使用を支える保守サービスにも対応

長期的に安心して機器使用いただけるよう、デリバリー保守(先出し)とセンドバック保守(延長)をオプションでご用意。
お客様のニーズに応じてお選びいただけます。

保守サービスについて、詳しくはこちら

デリバリー保守(オプションサービス)

障害時にお客様のご指定場所に代替機をお届けします。お客様にて交換後、不具合のある機器を弊社に送り返していただきます。

センドバック延長保守(オプションサービス)

標準無償保証期間(3年)の延長サービス。故障した機器を送付いただき、修理完了品または、代替機を、お客様指定の場所までお届けします。

製品仕様

イーサネット側	準拠規格	IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T、IEEE802.3af Power over Ethernet
	データ通信速度(規格値)	10/100/1000Mbps
	通信方式	全二重/半二重方式自動切換
	LANポート	10/100/1000BASE-T(RJ-45型8極コネクター) x 1、オートネゴシエーション/Auto MDI/MDI-X対応
	伝送距離	最大100m
	接続可能機器	IEEE 802.3 10BASE-T、IEEE 802.3u 100BASE-TX、IEEE 802.3ab 1000BASE-T対応機器
	対応PoE給電機器	IEEE802.3at/af 対応給電機器
HDMI側	インターフェース	1ポート
	表示解像度	最大解像度:Full HD(1920 x 1080)
	表示機能	ミラーモード(複製)、移動モード(拡張)
USBインターフェース	規格	USB2.0
	コネクター形状	USB Type A
	ポート数	1ポート
データ転送方式		ストア&フォワード
対応フレームサイズ		最大9216byte
規格	EMI規格	VCCI クラスA
	環境基準	EU RoHS指令準拠(10物質)
	その他	HDMI認証
LED	PWR	点灯:(緑)電源On、点灯:(橙)PoE給電で電源On、点滅:システム起動中、消灯:電源Off
	USB	点灯:USB機器正常認識時、点滅:USBバスパワー過電流検出時、消灯:USB機器未接続
	LAN	点灯:IPアドレス正常取得時、点滅:IPアドレス取得中/IPアドレス取得失敗時/リンクローカルアドレス時、消灯:ネットワーク未接続時
	PC	点灯:ディスプレイ共有ユーティリティーで接続中、消灯:ディスプレイ共有ユーティリティー未接続時
電源部	定格入力電圧	定格入力電圧 AC100～240V±10( 50/60Hz)
	消費電力	最大10.0W
	発熱量	最大36.0kJ/h
	PoE受電時	定格入力電圧 IEEE802.3af 36V-57V、消費電力:最大10.0W
対応クライアント	付属アプリケーション	Windows 7/8/8.1/10(32bit/64bit)
対応クライアント	WebUI設定時	Internet Explorer 11、Microsoft Edge、Firefox Ver.2.0以降、
環境条件	動作時温度	0～40℃
	動作時湿度	20～80% (結露なきこと)
	保管時温度	-10～50℃
	保管時湿度	20～90% (結露なきこと)

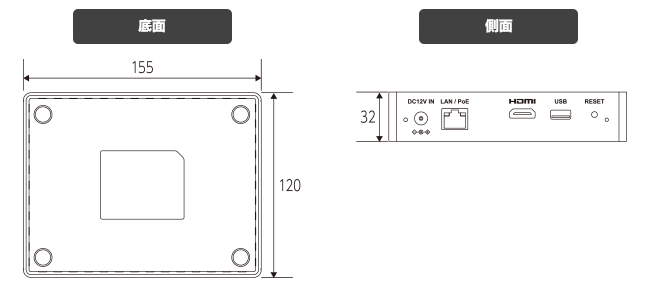

外形寸法		幅155mm×奥行120mm×高さ32mm(突起部除く)
質量		約250g(本体のみ)
保証期間		5年(メーカー保証3年+ESSC延長保証2年:ユーザー登録いただきましたお客様限定で2年間の延長保証を提供させていただきます。)

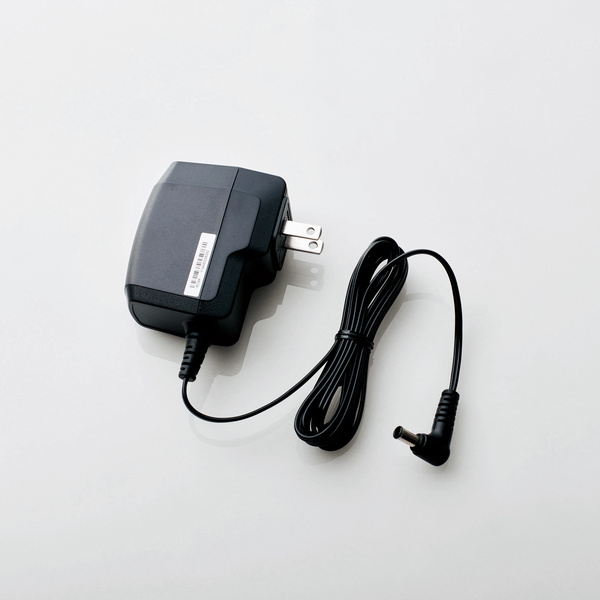

付属品		製品本体:1台、専用ACアダプター:1台、ゴム足:4個、マニュアル:1枚
その他		※ディスプレイ共有ユーティリティーは製品Webページからダウンロードしてご利用ください。※ユーザー登録による2年延長保証提供につきましては、エレコムサポート&サービス株式会社(ESSC)が行います。

※ 仕様は予告なく変更する事がありますので、あらかじめご了承ください。

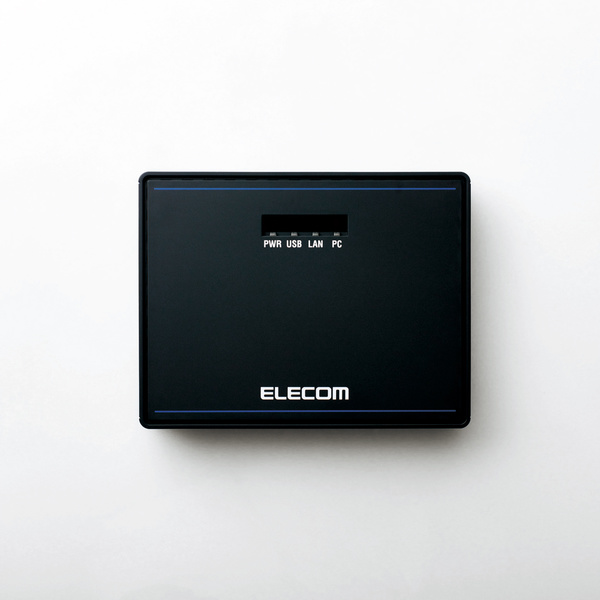

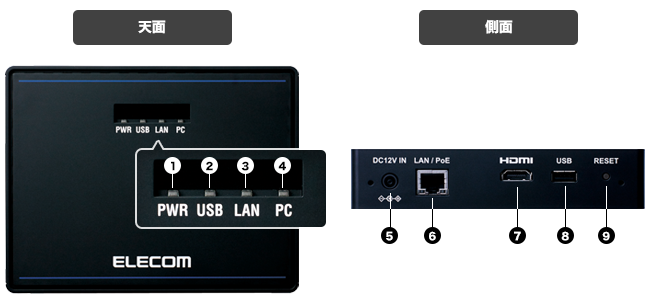

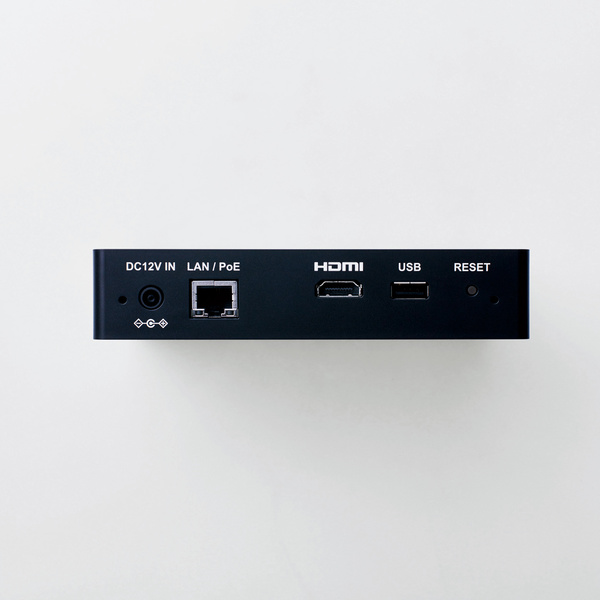

各部名称

(1) PWRランプ (緑または橙)
(2) USBランプ (緑)
(3) LANランプ (緑)
(4) PCランプ
(5) DCジャック
(6) LAN / PoEポート
(7) HDMI端子
(8) USBポート
(9) RESETボタン
