Empfängereinheit
M-GR10-Serie
Bedienungsanleitung

Kompatibles Modell: MGR10

Vorsichtsmaßnahmen

In dieser Bedienungsanleitung beschreiben wir die notwendigen Vorsichtsmaßnahmen, die Sie für den sicheren Betrieb dieses Produkts treffen sollten.
Zur Vermeidung von Verletzungen, Schäden, Bränden und anderen Problemen sollten Sie diese Vorsichtsmaßnahmen genau beachten.

Bedeutung der Symbole

WARNUNG

Bei Nichtbeachtung der Vorsichtsmaßnahmen besteht die Gefahr von schweren Personenschäden oder Tod durch Feuer, Stromschlag oder andere Ursachen.

VORSICHT

Die Nichtbeachtung der Vorsichtsmaßnahmen kann zu Personenschäden durch Stromschlag oder andere Ursachen führen und andere Geräte beschädigen.

Untersagte Handlung

Unbedingte Handlung

Geben Sie hierbei Acht

Hinweise und Referenzinformationen

WARNUNG

Wenn ein Fremdkörper (Wasser, Metallspäne) in das Produkt eindringt, den Betrieb sofort einstellen.
Die weitere Verwendung des Produkts kann zu einem Brand oder Stromschlag führen.

Verhält sich dieses Produkt abnormal, indem es beispielsweise Hitze oder Rauch erzeugt oder seltsame Gerüche abgibt, stellen Sie die Verwendung sofort ein und schalten das angeschlossene Gerät ab. Nachdem Sie sichergestellt haben, dass das Produkt keine Hitze erzeugt, die zu Verbrennungen führt, dieses Produkt vom angeschlossenen Gerät entfernen. Wenden Sie sich dann bitte an Ihren Händler.
Die weitere Verwendung des Produkts kann zu einem Brand oder Stromschlag führen.

Produkt weder fallen lassen, noch dagegen schlagen.
Falls dieses Produkt beschädigt ist, stellen Sie die Verwendung sofort ein und kontaktieren Sie Ihren Händler.

Bei der Verwendung eines beschädigten Produkts kann es zu Bränden oder Stromschlägen kommen.

Versuchen Sie nicht, dieses Produkt zu zerlegen, umzubauen oder zu reparieren.
Andernfalls besteht die Gefahr eines Brandes, eines Stromschlags oder einer Beschädigung des Produkts.
Solche Fehlfunktionen sind nicht durch die Garantie abgedeckt.

Dieses Produkt nicht in Feuer legen.
Ein Bruch kann zu Bränden oder Verletzungen führen.

Bitte dieses Produkt nicht mit nassen Händen einstecken oder entfernen. Außerdem darf das Produkt nicht umgebaut oder gewaltsam gebogen werden.
Dies kann einen Brand oder Stromschlag verursachen.

Dieses Produkt stellt eine Schluckgefahr für Kinder dar, stellen Sie daher sicher, dass sich dieses außerhalb der Reichweite von Kindern befindet.

VORSICHT

Bewahren Sie dieses Produkt nicht an folgenden Orten auf:

  • In einem Auto, das in der Sonne steht, oder an einem Ort mit direkter Sonneneinstrahlung.
  • An einem Ort, der warm wird, etwa in der Nähe einer Heizung.
  • An einem feuchten Ort oder einem Ort, an dem Kondensation auftreten kann.
  • An einem unebenen Ort oder einem Ort, der Vibrationen ausgesetzt ist.
  • An einem Ort, wo ein Magnetfeld erzeugt wird (wie etwa neben einem Magneten).
  • An einem staubigen Ort.

Dieses Produkt hat keine wasserdichte Struktur. Verwenden oder lagern Sie es an einem Ort, der keinen Flüssigkeiten wie Wasser ausgesetzt ist.
Flüssigkeiten wie Regen, Spritzwasser, Saft, Kaffee, Dampf und Schweiß können zu einem Ausfall dieses Produkts führen.

  • Verwenden Sie dieses Produkt nicht an einem Gerät, das bei einer Fehlfunktion des Produkts erheblich beeinträchtigt werden könnte.
  • Wenn Sie dieses Produkt und die Batterie nicht weiter nutzen, stellen Sie sicher, dass Sie diese gemäß den lokalen Richtlinien und Gesetzen entsorgen.

Warnungen für kabellose Geräte

Dieses Produkt ist ein kabelloses Gerät, welches das gesamte 2,4-GHz-Band nutzen kann und in der Lage ist, den Bereich der mobilen Entitätsidentifikationsgeräte zu vermeiden. Die GFSK-Methode wird als Radiowellenmethode übernommen, und der Interferenzabstand beträgt 10 m. Das 2,4-GHz-Band wird auch bei medizinischen Geräten, Bluetooth und kabellosen LAN-Geräten der Standards IEEE 802.11b/11g/11n verwendet.

  • Bevor Sie das Produkt nutzen, stellen Sie sicher, dass sich in der Nähe keine anderen „Funkstationen“* befinden.
  • Falls es zu elektromagnetischer Interferenz zwischen diesem Produkt und anderen „Funkstationen“* kommt, dann dieses Produkt an einen anderen Ort verwenden oder die Verwendung dieses Produkts einstellen.

*Andere „Funkstationen“ sind industrielle, wissenschaftliche und medizinische Geräte, welche die 2,4 GHz Bandbreite nutzen, also die gleiche wie dieses Produkt, sowie andere Funkstationen dieser Art, lizenzierte Funkstationen für Identifikationssysteme für mobile Objekte, die in Fabrikproduktionslinien verwendet werden, bestimmte nicht lizenzierte Funkstationen mit niedriger Sendekraft und Amateurfunkstationen.

WARNUNG

  • Verwenden Sie dieses Produkt nicht an Geräten, die bei einer Fehlfunktion des Produkts erheblich beeinträchtigt werden könnten. In seltenen Fällen kann eine externe Radiowelle mit der gleichen Wellenlänge oder die Radiowelle aus Mobiltelefonen zu Fehlfunktionen des Produkts führen, es verlangsamen oder die Arbeitsfunktionen komplett stoppen.
  • Verwenden Sie dieses Produkt nicht an Orten, an denen die Nutzung von Radiowellen verboten ist, wie etwa in Krankenhäusern. Die Radiowellen dieses Produkts können elektronische und medizinische Geräte (z.B. Herzschrittmacher) beeinträchtigen.
  • Aufgrund der Möglichkeit, die sichere Navigation von Flugzeugen zu behindern, ist die Verwendung von Eingabegeräten in Flugzeugen gemäß dem Zivilluftfahrtgesetz verboten. Schalten Sie das Eingabegerät vor dem Einsteigen aus und verwenden Sie dieses nicht nach dem Einsteigen.

*ELECOM haftet nicht für Unfälle oder indirekte Schäden oder Folgeschäden, die durch den Ausfall dieses Produkts entstehen.

Anwendung

In diesem Paket enthaltene Artikel

Dieses Paket enthält die folgenden Komponenten. Kontrollieren Sie vor Gebrauch dieses Produkts die Vollständigkeit des Pakets. Es wurden zwar alle Anstrengungen unternommen, um eine ordnungsgemäße Verpackung zu gewährleisten, sollten Sie jedoch einen Mangel oder eine Beschädigung feststellen, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben, oder an den ELECOM Product Support.

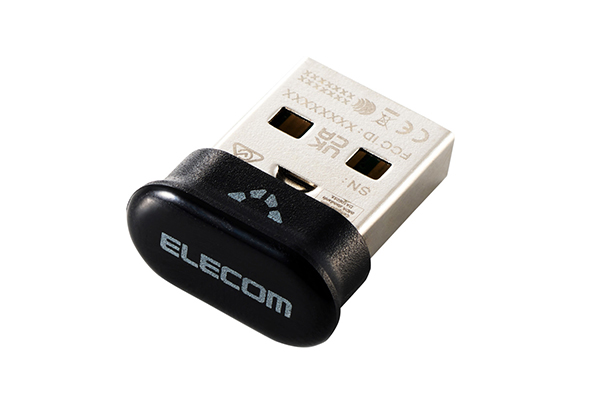

  • ELECOM Bridge G1000 USB-Empfängereinheit x 1

Bezeichnung und Funktion des jeweiligen Teils

USB-A-Stecker

Wird an den USB-A-Anschluss des PC angeschlossen.

ELECOM Mouse Assistant V6 installieren

Der ELECOM Mouse Assistant V6 muss installiert sein, um dieses Produkt mit unterstützten Geräten verwenden zu können.

■ ELECOM Mouse Assistant V6 erhalten

Bitte besuchen Sie unsere Homepage und laden Sie die neueste Version der Anwendung herunter.

ELECOM Bridge G1000 USB-Empfänger

  • Die Einstellungen für den ELECOM Bridge G1000 USB-Empfänger werden im ELECOM Mouse Assistant V6 vorgenommen. Dazu den „ELECOM Mouse Assistant V6“ von der Website unseres Unternehmens herunterladen und installieren. Siehe „ELECOM Mouse Assistant V6 installieren“.
  • Für das Herstellen der Verbindung mit einer Maus, siehe die Bedienungsanleitung für die Maus.

Die folgenden Anweisungen beziehen sich auf IST PRO.

1. Stellen Sie die Verbindungseinstellung für die IST PRO auf kabellose Verbindung ().

1) Verbinden Sie Ihren PC und die IST PRO mithilfe des mitgelieferten USB-Kabels.

  • Es spielt keine Rolle, welche Methode (, , , , , ) für die Verbindung der IST PRO verwendet wird.
  • Der Betriebsmodus kann im Modus Mouse Assistant oder im Hardwaremodus sein.

2) ELECOM Mouse Assistant V6 starten

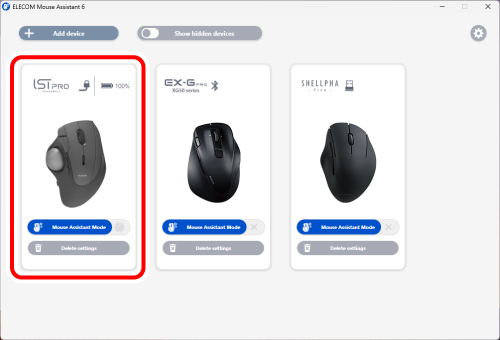

3) Die verbundene IST PRO auf der Startseite wählen.

Die Seite „Einstellungen“ für die IST PRO wird angezeigt.

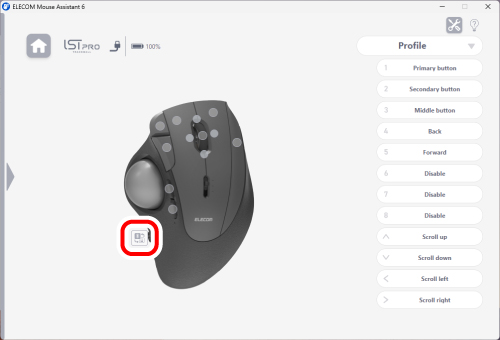

4) Wählen Sie „Connection settings “ auf der Hauptseite.

Die Seite „Connection settings“ für die IST PRO wird angezeigt.

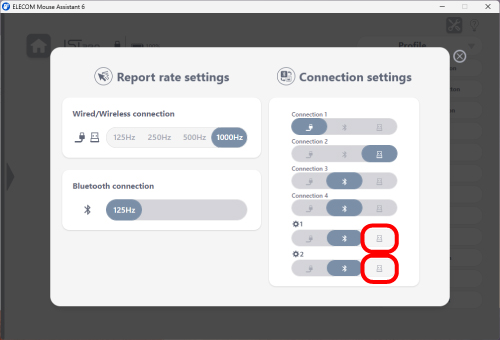

5) Wählen Sie auf der Seite „Connection settings “ die kabellose Verbindung () oder benutzerdefinierte Verbindungen ( oder ), um zur kabellosen Verbindung zu wechseln.

Die Verbindungseinstellungen für connection 1, connection 2, connection 3 und connection 4 können für den IST PRO nicht geändert werden.

2. Koppeln Sie dieses Produkt kabellos mit IST PRO.

1) Schließen Sie dieses Produkt an den USB-A-Anschluss des PCs an.

  • Für Geräte, die keinen USB-A-Anschluss haben, wie z. B. ein MacBook, verwenden Sie den USB Type-C®-Hub.

  • Stellen Sie sicher, dass der Stecker richtig auf den Anschluss ausgerichtet ist.
  • Wenn beim Einstecken ein starker Widerstand auftritt, überprüfen Sie die Form und Ausrichtung des Steckers. Ein gewaltsames Einführen des Steckers kann den Stecker beschädigen, zudem besteht Verletzungsgefahr.
  • Berühren Sie nicht den Anschlussbereich des USB-Steckers.

2) ELECOM Mouse Assistant V6 starten.

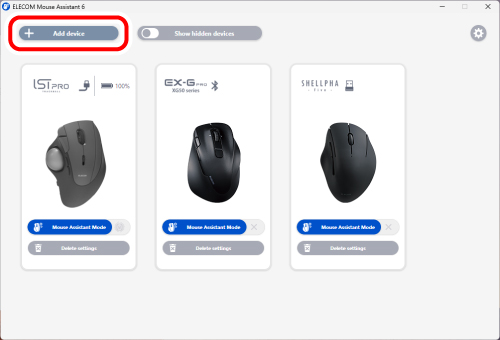

3) Wählen Sie „Add device“ auf der Hauptseite.

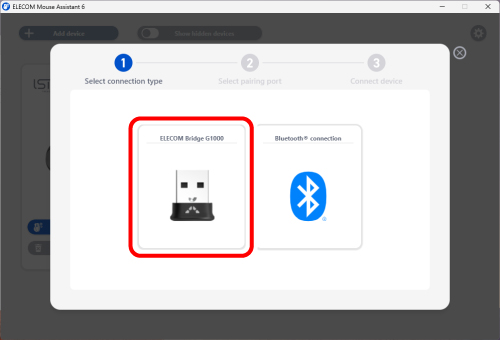

4) Wählen Sie „ELECOM Bridge G1000“ unter „Select connection type“.

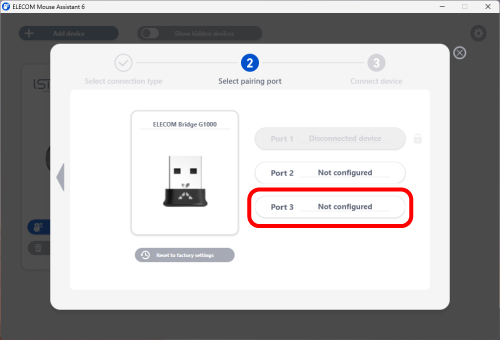

5) Unter „Select pairing port“ den Anschluss auswählen, mit dem verbunden werden soll.

Dieses Produkt wechselt in den Kopplungsmodus.

6) Schalten Sie die IST PRO ein und drehen Sie den Verbindungswahlschalter auf oder .

und müssen unter „Connection settings ()“ im ELECOM Mouse Assistant V6 auf kabellos () eingestellt sein.

7) Halten Sie die Kopplungstaste an der Unterseite der IST PRO etwa 3-4 Sekunden lang gedrückt.

Die IST PRO wechselt in den Kopplungsmodus, und die LED-Leuchte an der Seite (orange) und die Statusleuchte (weiß) an der Unterseite blinken langsam.

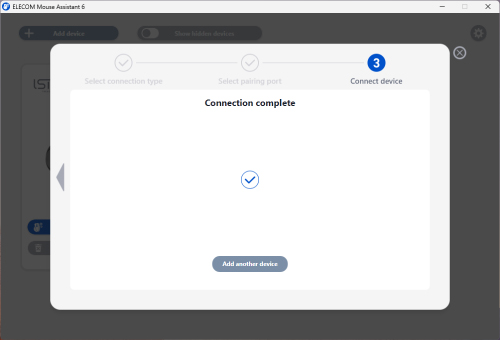

8) Die Kopplung ist abgeschlossen, wenn „Connection complete“ erscheint.

Wenn das Koppeln abgeschlossen ist, schaltet sich die Statusleuchte (weiß) an der Unterseite aus. Auch die LED-Leuchte an der Seite leuchtet zweimal orange auf.

Das Koppeln zwischen diesem Produkt und der IST PRO ist abgeschlossen.

Technische Daten

Steckertyp

USB Type-A-Stecker

Verbindungsmethode

USB 2,4 GHz kabellos

Kompatible Modelle

Geräte mit USB-Anschluss bei Windows OS, macOS und ChromeOS

Unterstützte Betriebssysteme

Windows 11/10, macOS Sonoma 14, ChromeOS
*ELECOM Mouse Assistant V6, die Software, die für das Koppeln dieses Produkts mit unterstützten Geräten erforderlich ist, ist für ChromeOS nicht verfügbar. Das Koppeln muss auf einem Windows-PC und einem Mac separat durchgeführt werden.

Stromquelle

USB-Bus-Stromversorgung

Abmessungen

Circa B16 × L19 × H9 mm

Gewicht

Circa 2 g

Betriebsbedingungen

Temperatur: 5 °C bis 40 °C; Luftfeuchtigkeit: 90 % RH (ohne Kondensation)

Lagerbedingungen

Temperatur: -10 °C bis 60 °C; Luftfeuchtigkeit: 90 % RH (ohne Kondensation)

Packungsinhalt

ELECOM Bridge G1000 USB-Empfängereinheit x 1

Unterstützte Geräte (Produkte von Elecom)

Geräte, die den ELECOM Bridge G1000 USB-Empfänger unterstützen

Konformitätsstatus

Rechte an geistigem Eigentum

  • ELECOM CO., LTD. besitzt das Urheberrecht an diesem Handbuch.
  • Alle Produkt- und Firmennamen auf diesem Produkt und der Verpackung sind Marken oder eingetragene Marken der jeweiligen Inhaber.
  • Die auszugsweise oder vollständige Vervielfältigung und Weitergabe dieses Dokuments ist untersagt.
  • Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt gekauft haben.
  • Die technischen Daten und das äußere Erscheinungsbild dieses Produkts können zum Zweck der Produktverbesserung ohne vorherige Ankündigung geändert werden.
  • Wir übernehmen keine Verantwortung für Geräteausfälle oder Fehlfunktionen anderer Geräte, die durch die Verwendung dieses Produkts verursacht werden.
  • Prüfen Sie bei der Ausfuhr dieses Produkts die Ausfuhrbestimmungen für das Herkunftsland.
  • USB Type-C® and USB-C® are registered trademarks of USB Implementers Forum.

Unterstützende Informationen
