Modelos conformes: MHT1MR, E01G
Trackball
① Botón izquierdo
Para hacer clic izquierdo en su PC.
② Botón derecho
Para hacer clic derecho en su PC.
③ Rueda de inclinación
Gire hacia delante o hacia atrás, o pulse como un botón para operar su PC.
Puede desplazarse horizontalmente inclinando la rueda hacia la izquierda o hacia la derecha.
Para utilizar la función de desplazamiento hacia la izquierda y hacia la derecha en Windows, es necesario instalar “ELECOM Mouse Assistant 6” desde nuestro sitio web. Consulte “Instalación de ELECOM Mouse Assistant 6”.
④ Botón “Retroceso”
Ejecute la función “Retroceso” en el navegador web.
⑤ Botón “Avance”
Ejecute la función “Avance” en el navegador web.
Para utilizar los botones “Retroceso” y “Avance” en Mac, es necesario instalar “ELECOM Mouse Assistant 6” desde nuestro sitio web. Consulte “Instalación de ELECOM Mouse Assistant 6”.
⑥ Botón multifunción 1
⑦ Botón multifunción 2
⑧ Botón multifunción 3
Se pueden asignar funciones a los botones de función del 1 al 3. En el momento de la compra, no tienen asignada ninguna función.
Para asignar funciones a los botones de función, descargue e instale “ELECOM Mouse Assistant 6” desde nuestro sitio web. Consulte “Instalación de ELECOM Mouse Assistant 6”.
⑨ Indicador LED
⑩ Botón DPI/Emparejamiento
El valor de DPI (velocidad de movimiento del puntero) puede alternar 3 niveles: Bajo, Medio, Alto, pulsando este botón.
Los valores de DPI son los siguientes:
Bajo: 500 DPI
Medio: 1000 DPI
Alto: 1500 DPI
Mantenga pulsado durante 3 segundos durante el emparejamiento Bluetooth para entrar en el modo de emparejamiento.
⑪ Interruptor de selección de conexión
Deslice este interruptor para cambiar entre los dispositivos conectados a este producto.
Consulte “Cambio de dispositivo conectado”.
⑫ Bola (diámetro: 52 mm)
Gírela con la yema de los dedos para mover el cursor.
⑬ Piezas de soporte (rodamientos)
Sostienen la bola.
Las piezas de soporte son consumibles. Pueden adquirirse piezas compatibles por separado para su sustitución.
Piezas opcionales
⑭ Sensor óptico (debajo de la bola)
Este sensor detecta los movimientos del trackball cuando se mueve.
⑮ Puerto USB Type-C
⑯ Orificio de extracción de la bola
Empuje la bola hacia afuera desde aquí para limpiar las piezas de soporte en la carcasa.
*Consulte “Cómo limpiar el trackball” para obtener más detalles.
⑰ Interruptor de selección del modo de alimentación
Encienda o apague el trackball y seleccione el modo de energía (modo de bajo consumo o modo de alta velocidad).
El modo de bajo consumo reduce el consumo de energía.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero consume más energía.
El modo de alta velocidad se activa permanentemente al conectar por cable USB.
⑱ Tapa del compartimento de almacenamiento de accesorios
Retire esta tapa para guardar la unidad receptora o la herramienta de extracción.
⑲ Compartimento de almacenamiento de la unidad receptora
Permite guardar aquí la unidad receptora cuando el trackball está conectado por cable.
⑳ Compartimento de almacenamiento de la herramienta de extracción
Permite guardar aquí la herramienta de extracción.
Unidad receptora
㉑ Conector USB-A
Se conecta al puerto USB-A del PC.
Herramienta de extracción
*Consulte “Cómo sustituir las piezas de soporte” para obtener más detalles.
Cambio de dispositivo conectado
Puede alternar entre los siguientes destinos de conexión mediante el interruptor de selección de conexión.
)
)
)1) Alterne entre las conexiones mediante el interruptor de selección de conexión.
Al cambiar a otro destino de conexión, el LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
3. Emparejamiento con un PC
Uso de Swift Pair
Este producto es compatible con Swift Pair. Si utiliza un PC o un adaptador Bluetooth compatible con Swift Pair, al activar el modo de emparejamiento podrá vincular rápidamente con el producto.
1) Cambie a conexión Bluetooth () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
2) Mantenga pulsado el botón DPI/EMPAREJAMIENTO durante 3-4 segundos.
Se activará el modo de emparejamiento y el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).

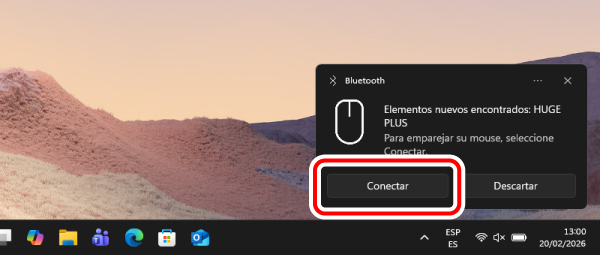

3) Cuando aparezca la siguiente pantalla en la esquina inferior derecha, haga clic en “Conectar”.
Si no aparece dicha pantalla, compruebe si las notificaciones de Swift Pair están activadas. Para obtener más detalles, consulte “Activación de notificaciones de Swift Pair”.

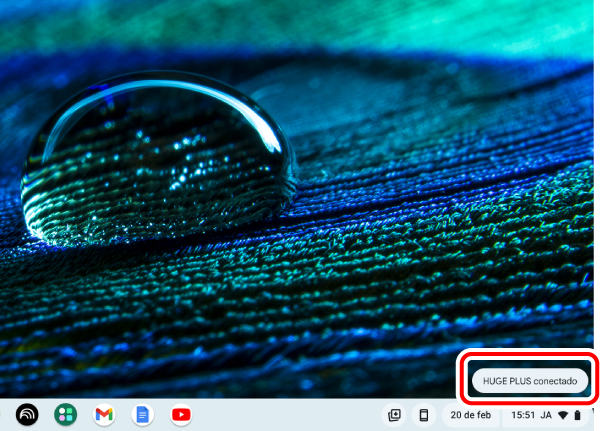

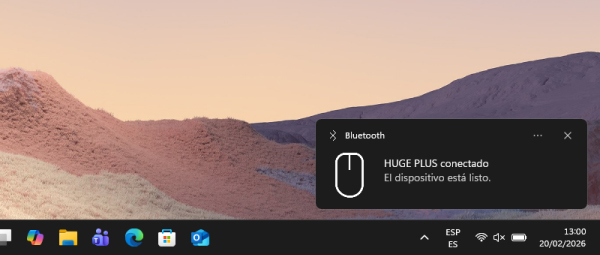

4) Cuando se muestre “HUGE PLUS conectado”, el emparejamiento habrá finalizado.
Una vez finalizado el emparejamiento, el LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
● Activación de notificaciones de Swift Pair
Si Swift Pair no funciona incluso después de activar el modo de emparejamiento, habilite las notificaciones de Swift Pair siguiendo los siguientes pasos:

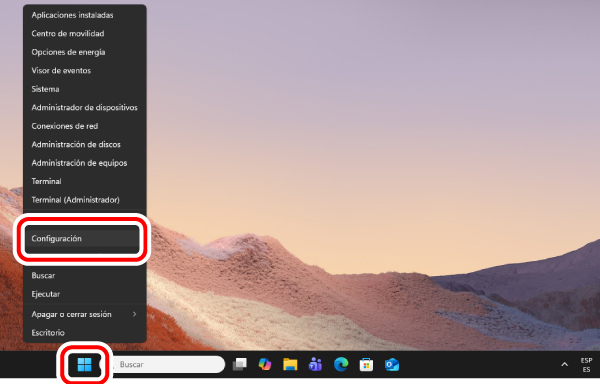

1) Haga clic con el botón derecho en “Inicio” en la parte inferior de la pantalla y, a continuación, seleccione “Configuración”.
Aparece la página de “Configuración”.

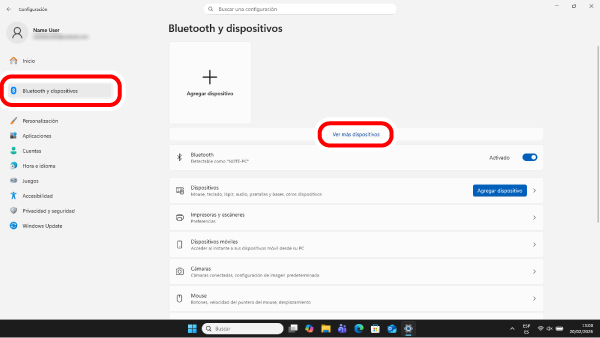

2) Haga clic en “Bluetooth y dispositivos” y, a continuación, en “Ver más dispositivos”.

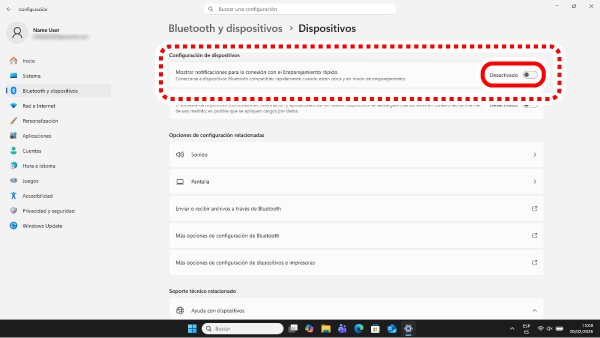

3) Haga clic en “Mostrar notificaciones para la conexión con el Emparejamiento rápido” y actívelo.
Ahora Swift Pair ya está disponible.
Si la opción “Mostrar notificaciones para conectarse mediante Swift Pair” no aparece, su PC o adaptador Bluetooth no son compatibles con Swift Pair. En ese caso, empareje el dispositivo desde la pantalla de configuración. Para más detalles, consulte “▪Emparejamiento desde la pantalla de configuración”.
Emparejamiento desde la pantalla de configuración
1) Haga clic con el botón derecho en “Inicio” en la parte inferior de la pantalla y, a continuación, seleccione “Configuración”.
Aparece la página de “Configuración”.

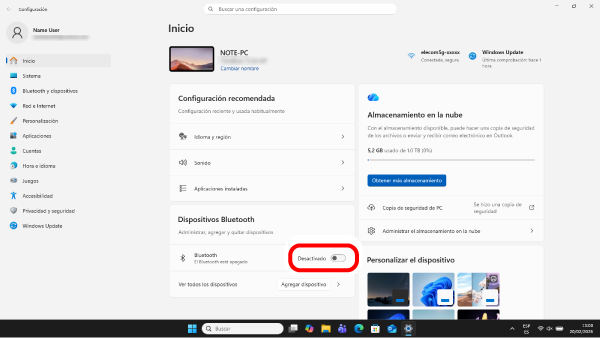

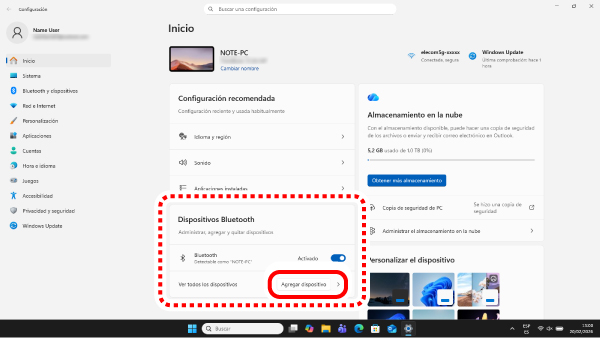

2) En “Inicio”, seleccione “Agregar dispositivo” en “Dispositivos Bluetooth”.
Aparece la página “Agregar un dispositivo”.
Si “Bluetooth” está desactivado, actívelo.
3) Cambie a conexión Bluetooth () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
4) Haga clic en “Bluetooth”.
5) Cuando aparezca la pantalla para agregar dispositivos, mantenga presionado el botón DPI/ EMPAREJAMIENTO durante 3-4 segundos.
Se activará el modo de emparejamiento y el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
6) Haga clic en “HUGE PLUS”.
Se iniciará el emparejamiento.
7) Cuando el mensaje cambie a “El dispositivo está listo”, seleccione “Listo”.
Una vez finalizado el emparejamiento, el LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).

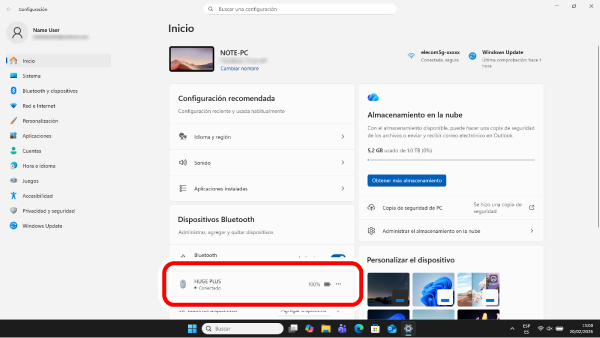

8) El emparejamiento se completa cuando este producto aparece en “Dispositivos Bluetooth” con el estado “Conectado”.
Ya puede utilizar el trackball.
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Extracción de la unidad receptora.
1) Retire la tapa del compartimento de almacenamiento de accesorios.
2) Extraiga la unidad receptora.
3) Vuelva a colocar la tapa del compartimento de almacenamiento los accesorios.
3. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
4. Conexión a un PC
1) Encienda su PC.
Espere hasta que el PC se haya iniciado y pueda utilizarse.
2) Conecte el receptor en un puerto USB-A del PC.
Puede utilizar cualquier puerto USB-A.
3) Cambie a la conexión inalámbrica USB de 2,4 GHz () utilizando el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
Extracción del receptor
Este producto es compatible con la conexión en caliente. Puede retirar el receptor incluso con el PC encendido.
4) El controlador se instala automáticamente y el trackball estará listo para su uso.
El LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
Conexión a un PC
1) Conecte el conector Type-C del cable USB Type-C — USB-A incluido al puerto USB Type-C de este producto.
2) Encienda su PC.
Espere hasta que el PC se haya iniciado y pueda utilizarse.
3) Conecte el conector USB-A del cable USB Type-C — USB-A al puerto USB-A del PC.
Puede utilizar cualquier puerto USB-A.
4) Cambie a conexión por cable USB () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
Extracción del trackball
Este producto es compatible con la conexión en caliente. El trackball puede extraerse mientras el PC está en funcionamiento.
5) El controlador se instala automáticamente y el trackball estará listo para su uso.
El LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
Al descargar e instalar “ELECOM Mouse Assistant 6” desde nuestro sitio web, es posible configurar la asignación de funciones, los accesos directos de teclado, las funciones de gestos y la modificación de perfiles. Continúe con “Instalación de ELECOM Mouse Assistant 6”.
Cambio de la velocidad del puntero del ratón
Si el puntero del ratón se desplaza demasiado rápido o demasiado lento, ajuste la velocidad de movimiento en su PC.
■ Para Windows 11

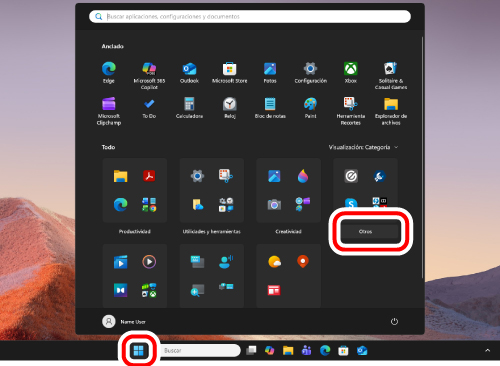

1) Haga clic en “Inicio” en la parte inferior de la pantalla y seleccione “Configuración”.
Aparece la página de “Configuración”.

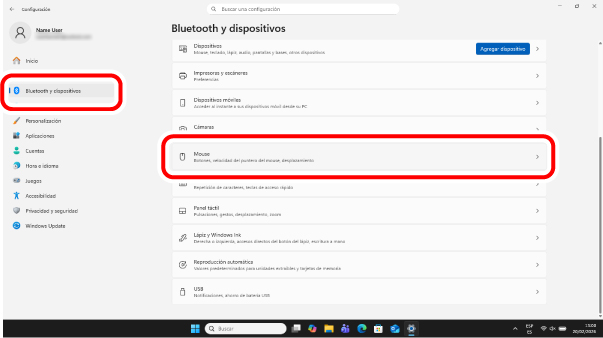

2) Seleccione “Bluetooth y dispositivos” y, a continuación, “Mouse”.

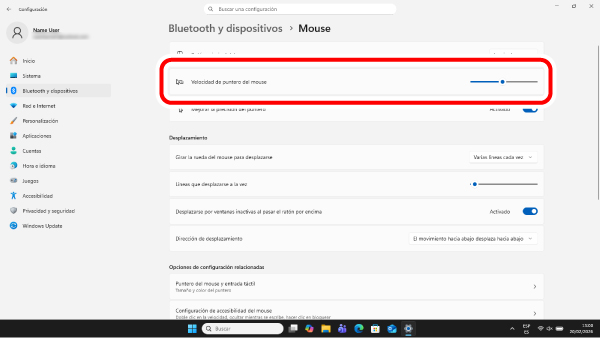

3) Ajuste la barra deslizante “Velocidad de puntero del mouse” para modificar la velocidad de movimiento del puntero del ratón.
■ Para Windows 10
1) Abra las propiedades en “Mouse”.
Desde el menú “Inicio”, seleccione el icono de “Configuración”, seleccione “Dispositivos” → “Mouse” y, a continuación, seleccione “Opciones de mouse adicionales” en “Opciones de configuración relacionadas”.

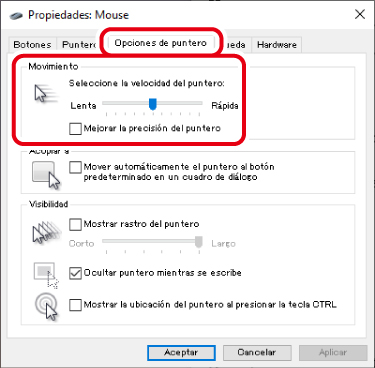

2) Seleccione la pestaña “Opciones de puntero”.
3) Ajuste la barra deslizante “Seleccione la velocidad del puntero” para modificar la velocidad de movimiento del puntero del ratón.
Cambio del número de líneas desplazadas en cada giro de la rueda
■ Para Windows 11
1) Haga clic en “Inicio” en la parte inferior de la pantalla y seleccione “Configuración”.
Aparece la página de “Configuración”.
2) Seleccione “Bluetooth y dispositivos” y, a continuación, “Mouse”.

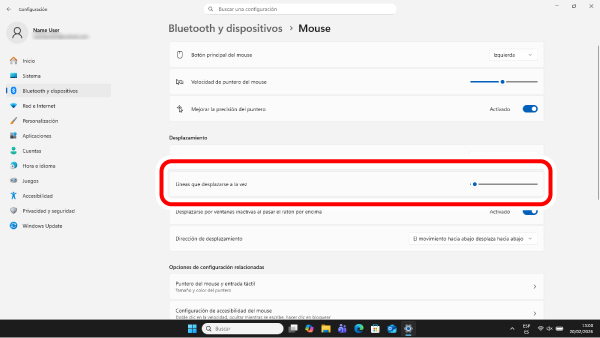

3) Ajuste la barra deslizante “Líneas que desplazarse a la vez” para modificar el número de líneas por desplazamiento.
■ Para Windows 10
1) Abra las propiedades en “Mouse”.
Desde el menú “Inicio”, seleccione el icono de “Configuración”, seleccione “Dispositivos” → “Mouse” y, a continuación, seleccione “Opciones de mouse adicionales” en “Opciones de configuración relacionadas”.

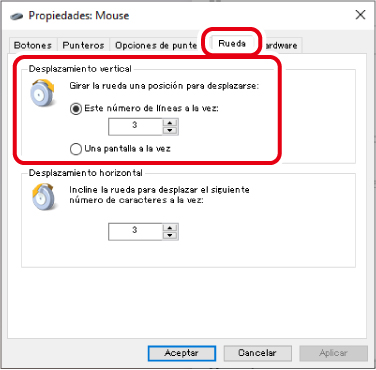

2) Seleccione la pestaña “Rueda”.
3) Cambie el valor de “Este número de líneas a la vez” en “Girar la rueda una posición para desplazarse”.
Cambio de la dirección de desplazamiento
Cambie la dirección de desplazamiento al utilizar la rueda de inclinación del ratón.
■ Para Windows 11
1) Haga clic en “Inicio” en la parte inferior de la pantalla y seleccione “Configuración”.
Aparece la página de “Configuración”.
2) Seleccione “Bluetooth y dispositivos” y, a continuación, “Mouse”.

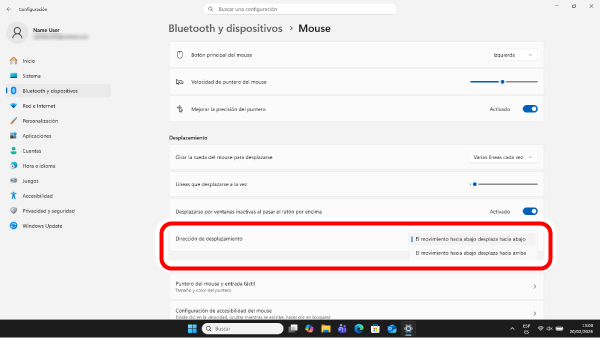

3) Haga clic en “Dirección de desplazamiento” para cambiar la dirección.
Seleccione “El movimiento hacia abajo desplaza hacia arriba” para invertir la dirección de desplazamiento al mover la rueda de inclinación.
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
3. Emparejamiento con un PC

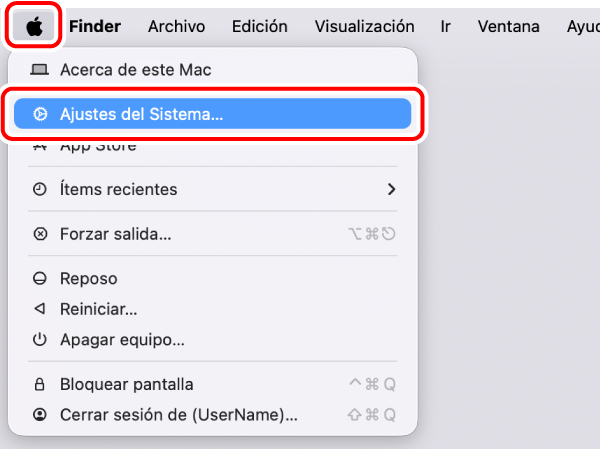

1) Desde el menú de Apple, seleccione “Ajustes del Sistema...”
Aparecerá la ventana de “Ajustes del Sistema”.

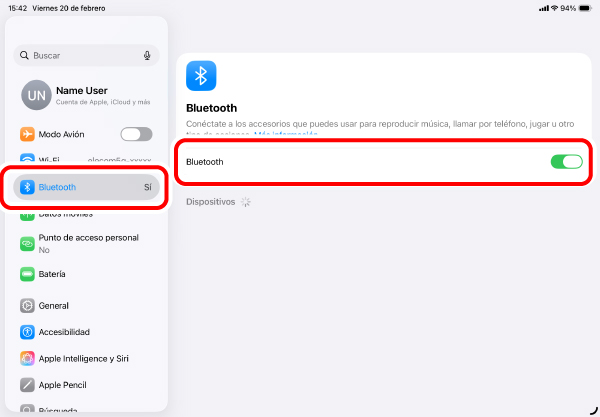

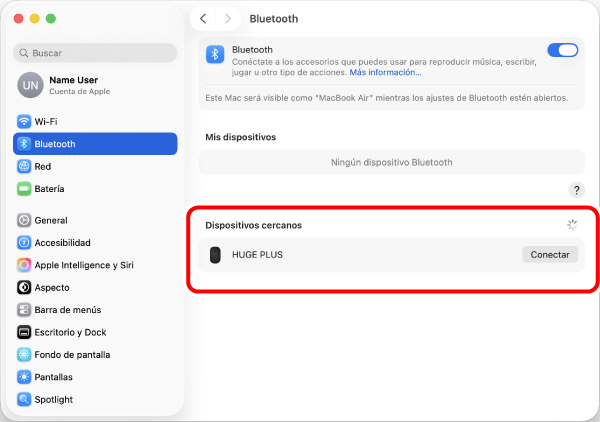

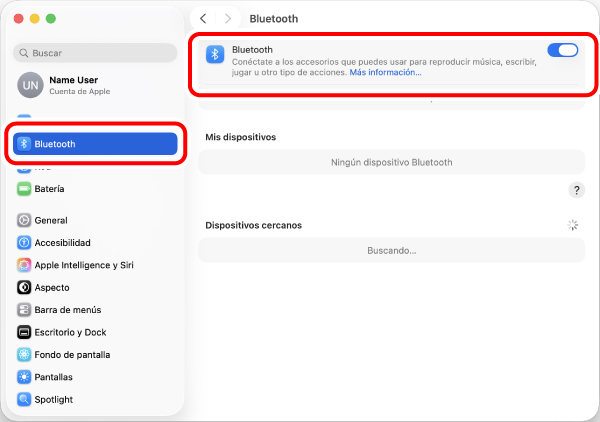

2) Haga clic en “Bluetooth” para activar “Bluetooth”.
Aparecerá la página de configuración del sistema “Bluetooth”.
3) Cambie a conexión Bluetooth () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
4) Durante la búsqueda de dispositivos, mantenga presionado el botón DPI/ EMPAREJAMIENTO durante 3-4 segundos.
Se activará el modo de emparejamiento y el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
5) Cuando se detecte “HUGE PLUS” en “Dispositivos cercanos”, seleccione “Conectar”.
Se iniciará el emparejamiento.
6) El emparejamiento se completa cuando el estado de “HUGE PLUS” cambie a “Conectado”.
Una vez finalizado el emparejamiento, el LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Extracción de la unidad receptora.
1) Retire la tapa del compartimento de almacenamiento de accesorios.
2) Extraiga la unidad receptora.
3) Vuelva a colocar la tapa del compartimento de almacenamiento los accesorios.
3. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
4. Conexión a un PC
1) Encienda su PC.
Espere hasta que el PC se haya iniciado y pueda utilizarse.
2) Conecte el receptor en el puerto USB-A del PC.
Puede utilizar cualquier puerto USB-A.
3) Cambie a la conexión inalámbrica USB de 2,4 GHz () utilizando el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
Extracción del receptor
Este producto es compatible con la conexión en caliente. Puede retirar el receptor incluso con el PC encendido.
4) El controlador se instala automáticamente y el trackball estará listo para su uso.
El LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
Conexión a un PC
1) Conecte el conector Type-C del cable USB Type-C — USB-A incluido al puerto USB Type-C de este producto.
2) Encienda su PC.
Espere hasta que el PC se haya iniciado y pueda utilizarse.
3) Conecte el conector USB-A del cable USB Type-C — USB-A al puerto USB-A del PC.
Puede utilizar cualquier puerto USB-A.
4) Cambie a conexión por cable USB () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
Extracción del trackball
Este producto es compatible con la conexión en caliente. El trackball puede extraerse mientras el PC está en funcionamiento.
5) El controlador se instala automáticamente y el trackball estará listo para su uso.
El LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
Al descargar e instalar “ELECOM Mouse Assistant 6” desde nuestro sitio web, es posible configurar la asignación de funciones, los accesos directos de teclado, las funciones de gestos y la modificación de perfiles. Continúe con “Instalación de ELECOM Mouse Assistant 6”.
Cambio de la velocidad del puntero del ratón
Si el puntero del ratón se desplaza demasiado rápido o demasiado lento, ajuste la velocidad de movimiento en su PC.

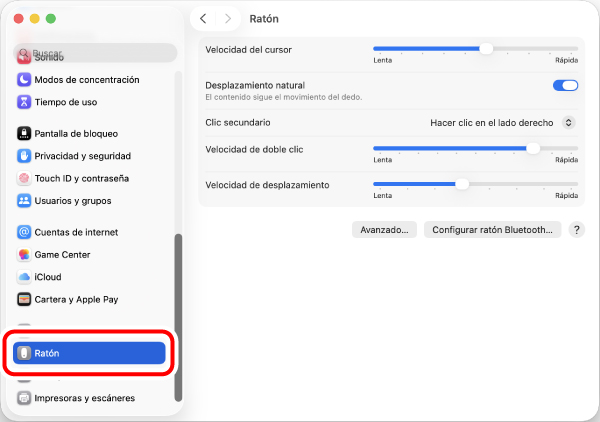

1) Seleccione “Ratón” en “Ajustes del Sistema”.
Se mostrará la pantalla de configuración del “Ratón”.

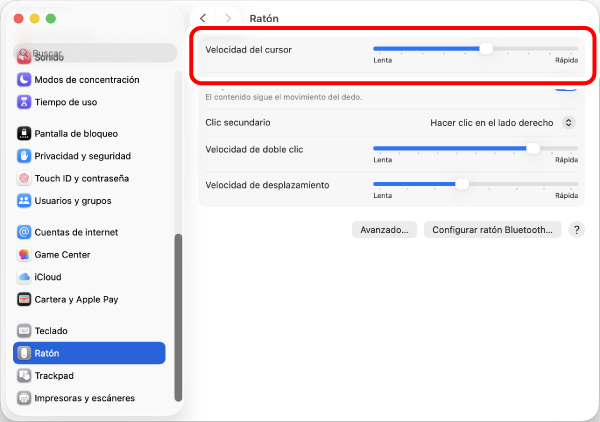

2) Ajuste la barra deslizante “Velocidad del cursor” para modificar la velocidad del puntero del ratón.
Cambio de la dirección de desplazamiento
Cambie la dirección de desplazamiento al utilizar la rueda de inclinación del ratón.
1) Seleccione “Ratón” en “Ajustes del Sistema”.
Se mostrará la pantalla de configuración del “Ratón”.

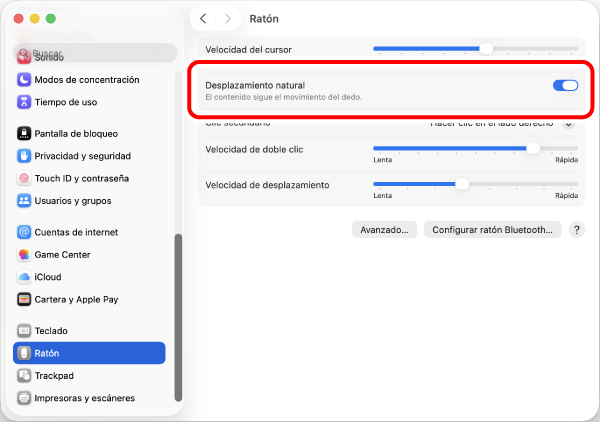

2) Al hacer clic en “Desplazamiento natural” para activarlo o desactivarlo, se modifica la dirección de desplazamiento.
Cuando “Desplazamiento natural” está desactivado, la dirección de desplazamiento coincide con la dirección del movimiento de la rueda de inclinación.
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
3. Emparejamiento con un iPad o un iPhone

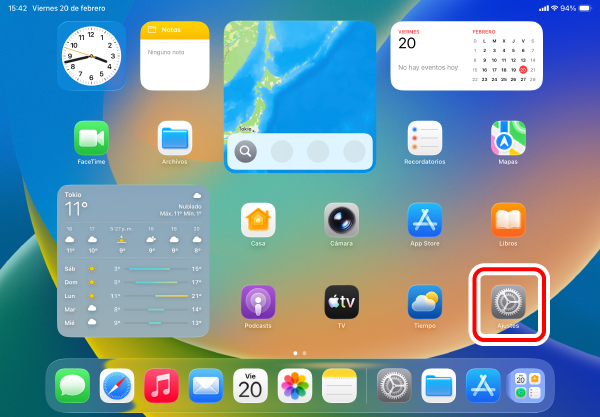

1) Seleccione “Ajustes” en la página principal.
2) Seleccione “Bluetooth” para activar el “Bluetooth”.
3) Cambie a conexión Bluetooth () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
4) Durante la búsqueda de dispositivos, mantenga pulsado el botón de emparejamiento situado en la parte inferior durante 3-4 segundos.
Se activará el modo de emparejamiento y el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).

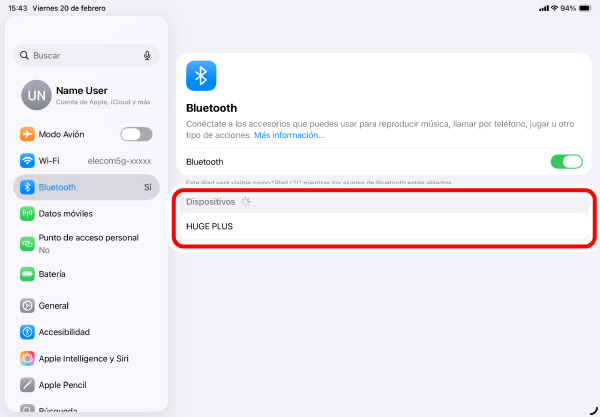

5) Pulse “HUGE PLUS” cuando se detecte en “Dispositivos”.
Se iniciará el emparejamiento.

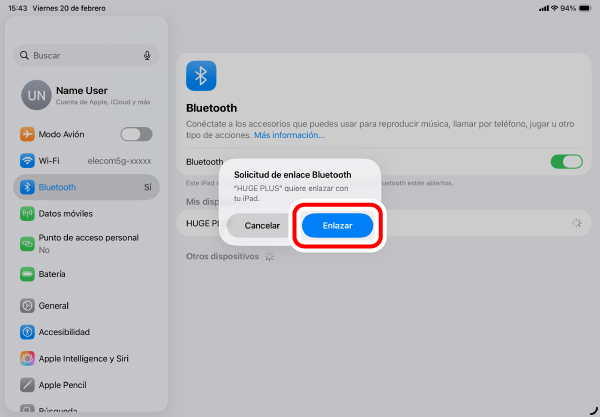

6) Cuando se muestre la pantalla “Solicitud de enlace Bluetooth”, pulse “Enlazar”.

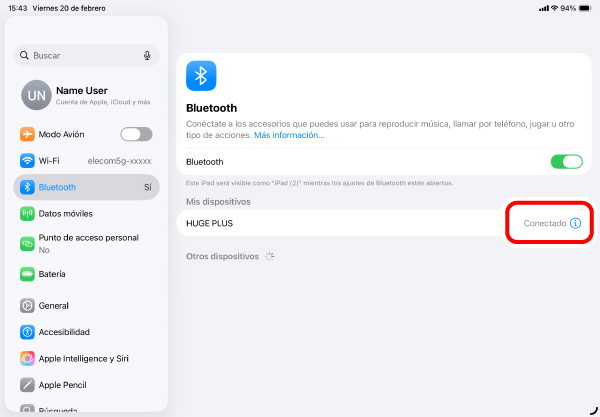

7) Puede utilizar el trackball cuando el estado indique “Conectado”.
Una vez finalizado el emparejamiento, el LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
Asignación de acciones personalizadas a los botones.
En la configuración inicial, solo se pueden utilizar 2 botones y la rueda.
Siga los pasos que se indican a continuación para asignar las demás funciones de los botones.
1. Activación de AssistiveTouch.

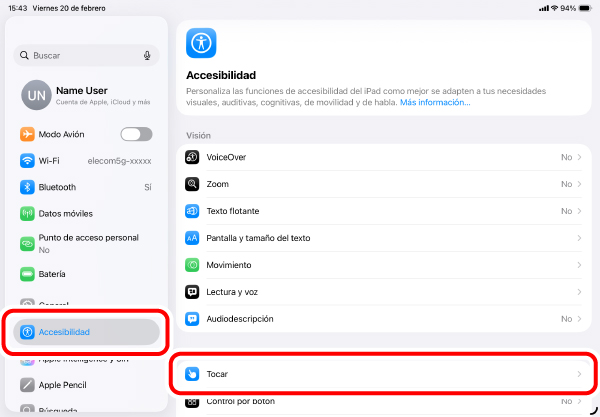

1) Seleccione “Accesibilidad” en “Ajustes”.
2) Seleccione “Tocar”.

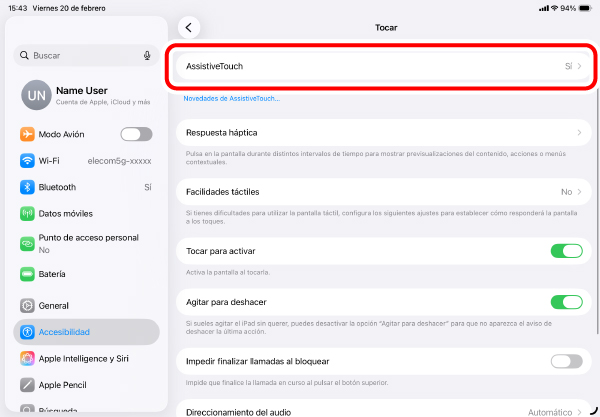

3) Seleccione “AssistiveTouch”.

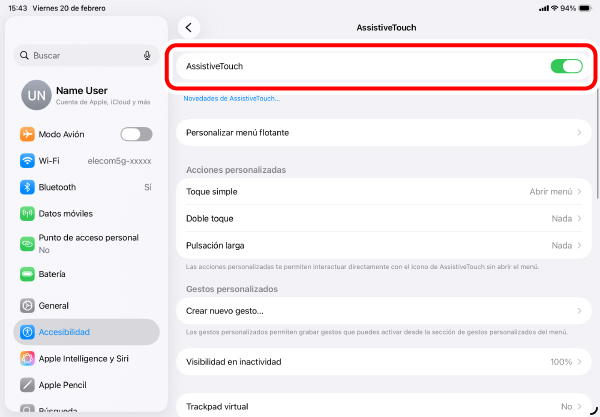

4) Seleccione “AssistiveTouch” para activarlo.
2. Asignación de acciones personalizadas a los botones.

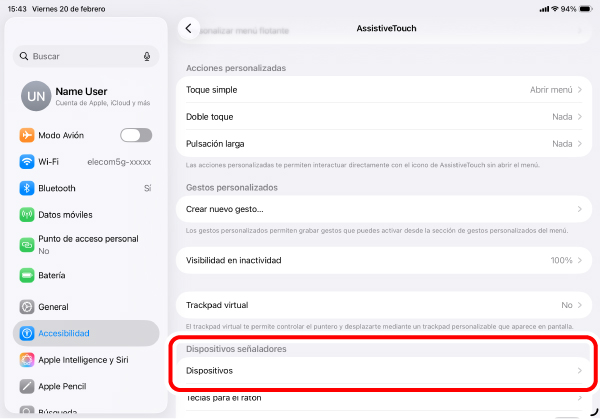

1) Seleccione “Dispositivos” en “Dispositivos señaladores”.
2) Seleccione “HUGE PLUS”.

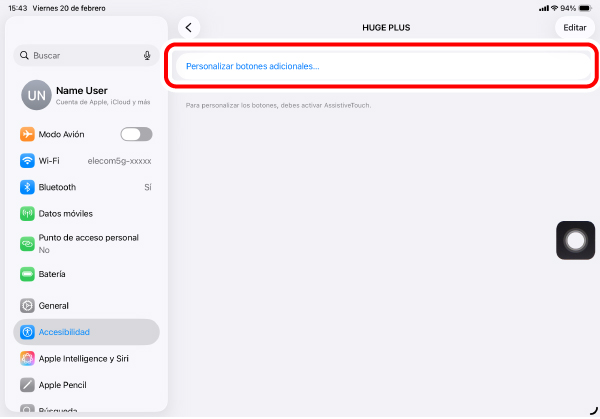

3) Seleccione “Personalizar botones adicionales...”.

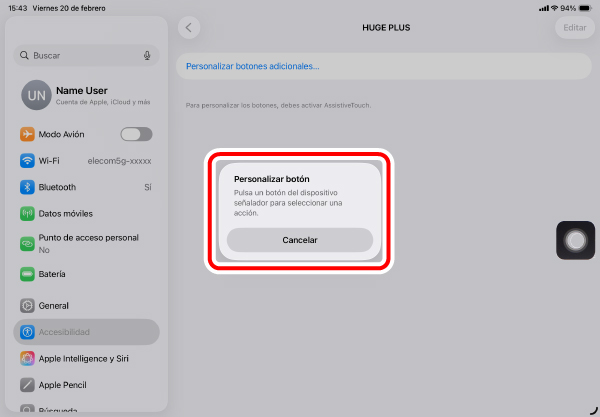

4) Cuando se muestre la pantalla “Personalizar botón”, haga clic en el botón del trackball que desea agregar.
*Al añadir “Botón 3”.
5) Se mostrará una lista de todas las funciones disponibles. Seleccione la función que desea asignar.

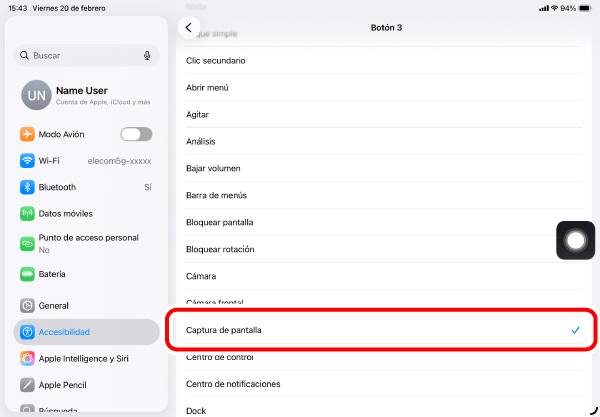

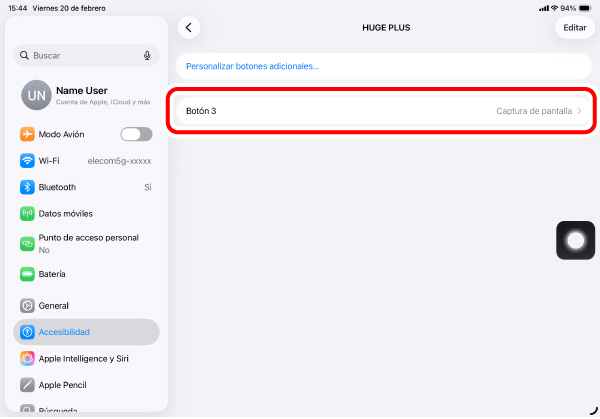

*Al asignar “Captura de pantalla” al “Botón 3”.
6) La función se habrá asignado al botón. Para asignar funciones a otros botones, repita los pasos anteriores.
Cuando AssistiveTouch está desactivado, la función Acción personalizada se desactiva y solo se pueden utilizar las funciones iniciales de clic derecho, clic izquierdo y desplazamiento con la rueda.
Cambio de la dirección de desplazamiento
Cambie la dirección de desplazamiento al utilizar la rueda de inclinación del ratón.

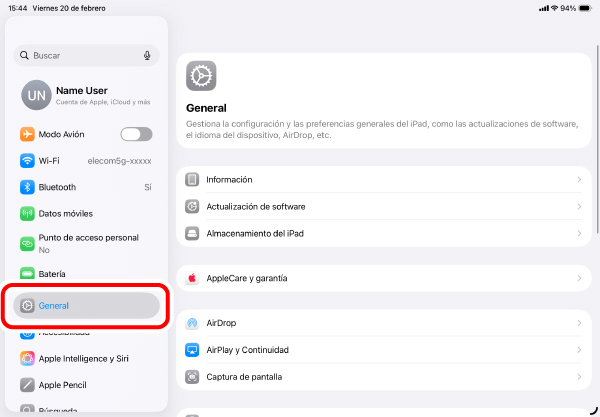

1) Seleccione “General” en “Ajustes” desde la página principal.

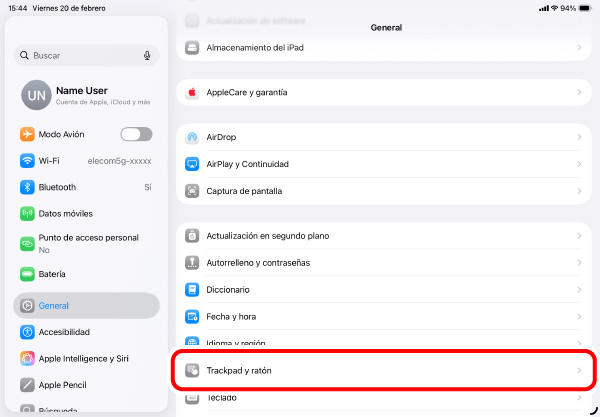

2) Pulse “Trackpad y ratón”.

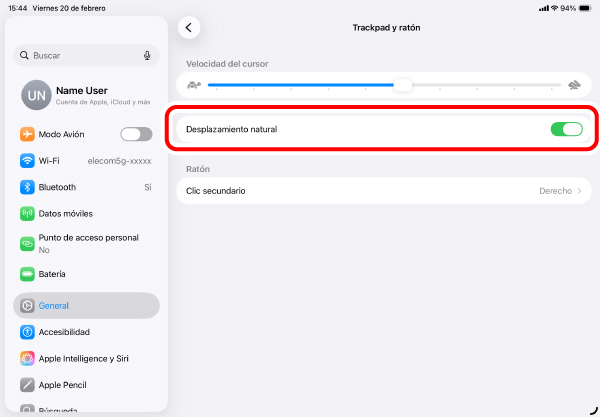

3) Al pulsar “Desplazamiento natural” para activarlo o desactivarlo, se modifica la dirección de desplazamiento.
Cuando “Desplazamiento natural” está desactivado, la dirección de desplazamiento coincide con la dirección del movimiento de la rueda de inclinación.
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
3. Emparejamiento con un dispositivo Android.
1) Seleccione “Ajustes” en la página principal.

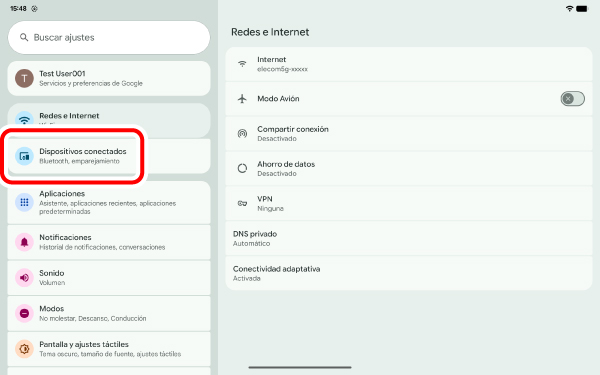

2) Seleccione “Dispositivos conectados”.

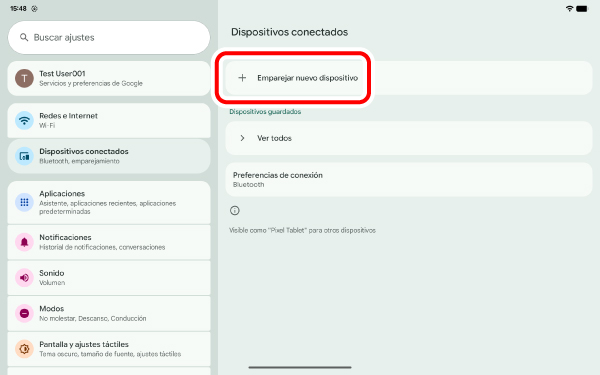

3) Seleccione “Emparejar nuevo dispositivo”.
4) Cambie a conexión Bluetooth () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
5) Mantenga presionado el botón DPI/ EMPAREJAMIENTO durante 3-4 segundos.
Se activará el modo de emparejamiento y el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).

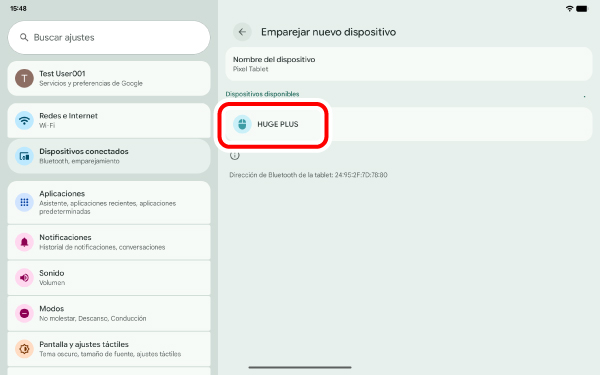

6) Seleccione “HUGE PLUS” en “Dispositivos disponibles”.

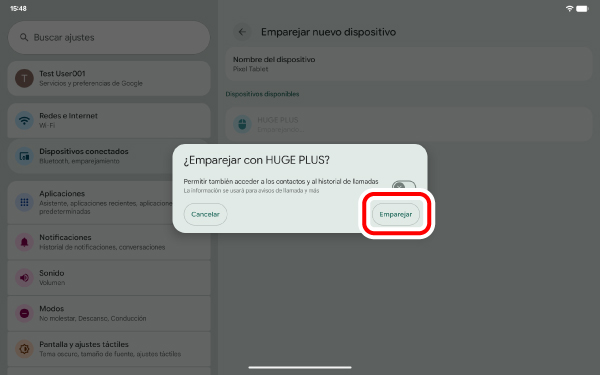

7) Seleccione “Emparejar”.
Se iniciará el emparejamiento.

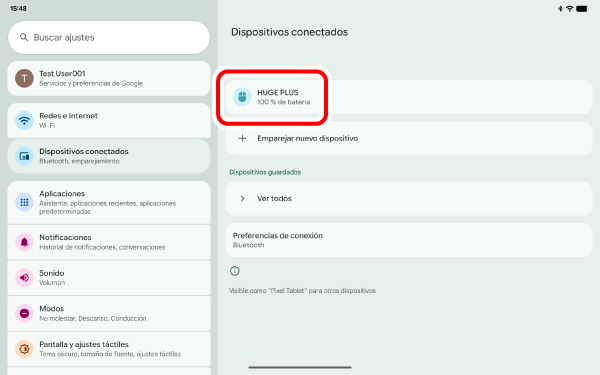

8) El emparejamiento se completa cuando este producto se añade a “Otros dispositivos”.
Una vez finalizado el emparejamiento, el LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
3. Emparejamiento con un PC
1) Seleccione el icono de la batería en la parte inferior derecha.
2) Haga clic en
Bluetooth en el panel de Configuración rápida.
3) En “Bluetooth”, seleccione “Emparejar nuevo dispositivo”.
4) Cambie a conexión Bluetooth () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
5) Durante el escaneo de dispositivos, mantenga presionado el botón DPI/ EMPAREJAMIENTO durante 3-4 segundos.
Se activará el modo de emparejamiento y el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
6) Haga clic en “HUGE PLUS”.
Se iniciará el emparejamiento.
7) En la parte inferior de la pantalla, aparecerá “HUGE PLUS conectado”.
Seleccione “Bluetooth” como en el paso 2. El emparejamiento se completa cuando aparece “HUGE PLUS” en “Conectado ahora”.
Una vez finalizado el emparejamiento, el LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
1. Carga de la batería
1) Conecte el conector USB Type-C del cable incluido al puerto USB Type-C de este producto.
2) Conecte el conector USB-A del cable de carga incluido al puerto USB-A de su PC o a un adaptador de carga USB.
Conexión a un PC
Conexión a un adaptador de carga USB
3) Encienda el PC, si aún no está encendido.
Cuando se inicie la carga, el LED parpadeará lentamente con el color correspondiente al valor de DPI seleccionado. Cuando la carga se complete, el LED se apagará.
El tiempo necesario para una carga completa es de aproximadamente 6,5 horas.
Si el indicador LED no se apaga incluso después del tiempo de carga indicado, desconecte el cable USB de carga y detenga la carga temporalmente. De lo contrario, puede producirse sobrecalentamiento, roturas o incendios.
2. Extracción de la unidad receptora.
1) Retire la tapa del compartimento de almacenamiento de accesorios.
2) Extraiga la unidad receptora.
3) Vuelva a colocar la tapa del compartimento de almacenamiento los accesorios.
3. Encendido
1) Deslice el interruptor de selección del modo de alimentación a la posición H (modo de alta velocidad) o L (modo de bajo consumo).
El indicador parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado.
En el modo de alta velocidad, el seguimiento mejora al mover la bola rápidamente, pero la duración de la batería se reduce.
Modo de ahorro de energía del trackball
Si el trackball permanece sin tocar durante un periodo determinado mientras está encendido, cambia automáticamente al modo de ahorro de energía.
Al mover el trackball, se desactiva el modo de ahorro de energía.
*Durante los dos o tres segundos posteriores a la salida del modo de ahorro de energía, el funcionamiento del trackball puede ser inestable.
4. Conexión a un PC
1) Encienda su PC.
Espere hasta que el PC se haya iniciado y pueda utilizarse.
2) Conecte el receptor en un puerto USB-A del PC.
Puede utilizar cualquier puerto USB-A.
3) Cambie a la conexión inalámbrica USB de 2,4 GHz () utilizando el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
Extracción del receptor
Este producto es compatible con la conexión en caliente. Puede retirar el receptor incluso con el PC encendido.
4) El controlador se instala automáticamente y el trackball estará listo para su uso.
El LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
Conexión a un PC
1) Conecte el conector Type-C del cable USB Type-C — USB-A incluido al puerto USB Type-C de este producto.
2) Encienda su PC.
Espere hasta que el PC se haya iniciado y pueda utilizarse.
3) Conecte el conector USB-A del cable USB Type-C — USB-A al puerto USB-A del PC.
Puede utilizar cualquier puerto USB-A.
4) Cambie a conexión por cable USB () mediante el interruptor de selección de conexión.
Consulte “Cambio de dispositivo conectado” para alternar entre los dispositivos conectados.
Extracción del trackball
Este producto es compatible con la conexión en caliente. El trackball puede extraerse mientras el PC está en funcionamiento.
5) El controlador se instala automáticamente y el trackball estará listo para su uso.
El LED parpadeará durante 5 segundos con el color correspondiente al valor de DPI seleccionado. (El color predeterminado es ● Azul).
Ya puede utilizar el trackball.
Cambio de la velocidad del puntero del ratón
Si el puntero del ratón se desplaza demasiado rápido o demasiado lento, ajuste la velocidad de movimiento en su PC.

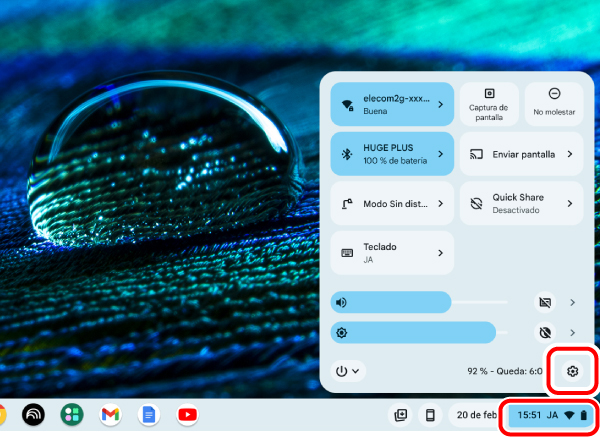

1) Seleccione el icono de la batería en la parte inferior derecha.
2) Seleccione
“Configuración” en el panel de Configuración rápida.
Se mostrará la pantalla de configuración.

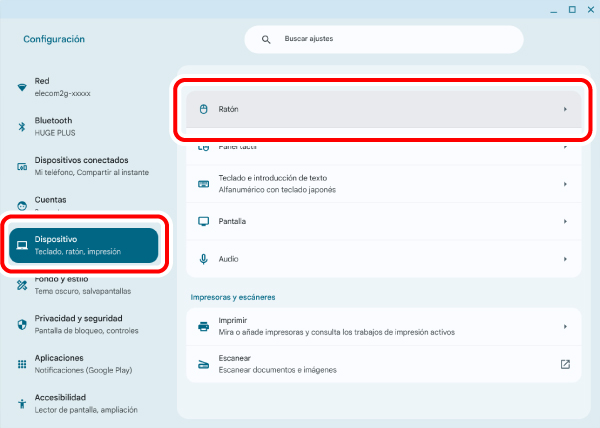

3) Seleccione “Ratón” en “Dispositivo”.

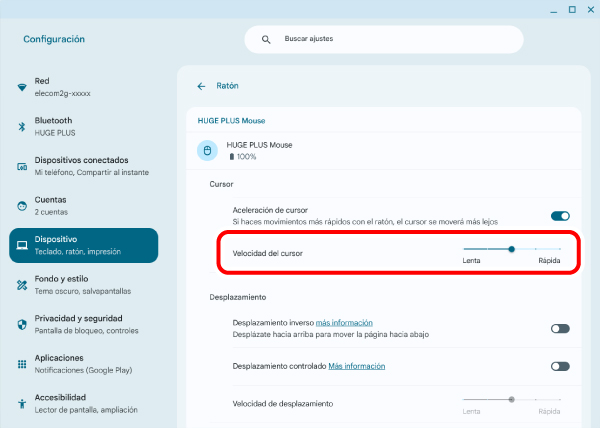

4) Ajuste la velocidad del puntero del ratón mediante la barra deslizante “Velocidad del cursor” de este producto.
El nombre mostrado de este producto varía según del dispositivo al que esté conectado.
Cambio del número de líneas desplazadas en cada giro de la rueda
1) Seleccione el icono de la batería en la parte inferior derecha.
2) Seleccione “Configuración” en el panel de Configuración rápida.
Se mostrará la pantalla de configuración.
3) Seleccione “Ratón” en “Dispositivo”.

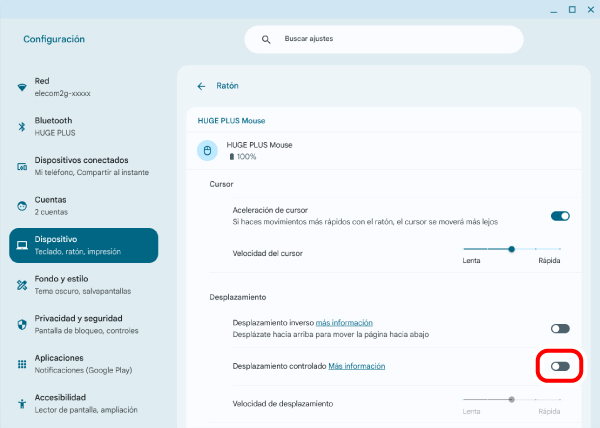

4) Si “Desplazamiento controlado” para este producto está desactivado, haga clic para activarlo.
El nombre mostrado de este producto varía según del dispositivo al que esté conectado.

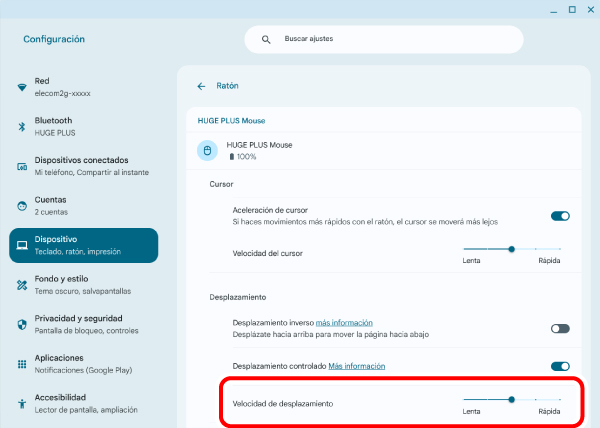

5) Ajuste el número de líneas a desplazar cada vez mediante la barra deslizante “Velocidad de desplazamiento” en “HUGE PLUS”.
Cambio de la dirección de desplazamiento
Cambie la dirección de desplazamiento al utilizar la rueda de inclinación del ratón.
1) Seleccione el icono de la batería en la parte inferior derecha.
2) Seleccione “Configuración” en el panel de Configuración rápida.
Se mostrará la pantalla de configuración.
3) Seleccione “Ratón” en “Dispositivo”.

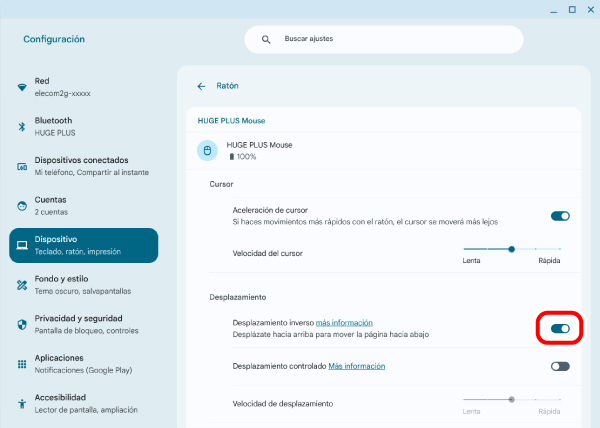

4) Haga clic en “Desplazamiento inverso” de este producto para activar o desactivar el desplazamiento en sentido inverso.
El nombre mostrado de este producto varía según del dispositivo al que esté conectado.
Cuando “Desplazamiento inverso” está activado, la dirección de desplazamiento es opuesta a la dirección de movimiento de la rueda de inclinación.
1) Use un dedo (o un bolígrafo) para empujar la bola desde la parte inferior.
2) Utilice un bastoncillo de algodón u objeto similar para limpiar el polvo acumulado en las superficies de contacto de las tres piezas de soporte.
El sensor óptico es un componente delicado. No lo someta a impactos ni lo dañe.
3) Limpie suavemente la suciedad de la bola con un pañuelo de papel.
No utilice alcohol, paños de limpieza ni otros utensilios de limpieza similares para limpiar la bola.
El rendimiento de la bola puede verse afectado si se elimina el aceite de su superficie.
4) Introduzca la bola en la carcasa del trackball.
El rendimiento de la bola puede verse afectado si el aceite de su superficie es insuficiente.
Sujétela y frótela en su mano durante aproximadamente 30 segundos.
El aceite natural de su mano deberían mejorar su funcionamiento.
Al sustituir las piezas de soporte, tenga cuidado de no dañar el sensor.
1) Use un dedo (o un bolígrafo) para empujar la bola desde la parte inferior.
2) Abra la tapa del compartimento de almacenamiento de accesorios y saque la herramienta de extracción.
3) Sujete la herramienta de extracción con los dedos e introdúzcala en la muesca lateral de la pieza de soporte hasta oír un clic.
4) Tire firmemente de la herramienta de extracción para retirar la pieza de soporte.
5) Coloque la pieza de soporte de repuesto en el anclaje interior.
6) Presione la pieza de soporte con el dedo hasta oír un clic.
7) Introduzca la bola en la carcasa del trackball.
Si el trackball presenta un funcionamiento anómalo, pruebe lo siguiente:
① Compruebe que el interruptor de selección del modo de alimentación del trackball esté en la posición H (modo de alta velocidad) o L (modo de bajo consumo).
② Compruebe si la carga de la batería recargable está baja.
El funcionamiento puede volverse inestable cuando el nivel de la batería es bajo. Consulte “Carga de la batería (por ejemplo, al usar la conexión Bluetooth en el sistema operativo Windows)” y cargue el producto.
*Apagar el dispositivo cuando no se utilice el trackball durante periodos prolongados puede prolongar la duración de la vida útil de la batería.
③ Compruebe la conexión Bluetooth.
④ Cambie la posición entre su PC y el trackball.
Este dispositivo inalámbrico utiliza la banda de 2,4 GHz. Utilice el trackball dentro del alcance del PC.
Alcance promedio de ondas de radio
Superficie no magnética (como escritorios de madera): aproximadamente 10 m
Superficie magnética (como escritorios de acero): aproximadamente 3 m
*Estos valores se han obtenido en el entorno de pruebas de ELECOM y no están garantizados. La señal de la banda de 2,4 GHz puede tener un alcance menor dependiendo del entorno en el que se utilice.
⑤ Reinicie el PC.
⑥ Actualice el sistema operativo de su PC a la versión más reciente.
⑦ Actualice el controlador Bluetooth (en caso de utilizar un PC con Windows®).

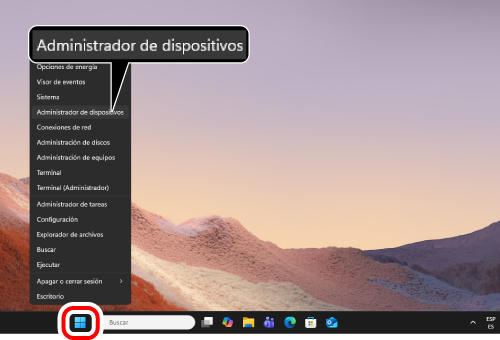

1) Haga clic con el botón derecho en “Inicio” y abra “Administrador de dispositivos”.

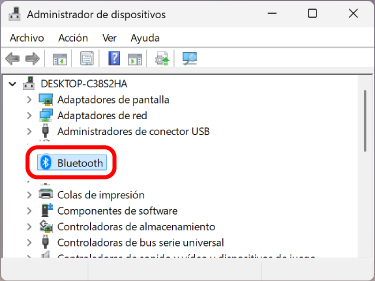

2) Haga clic en “Bluetooth”.

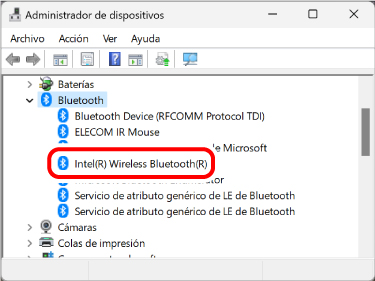

3) Compruebe el fabricante de la función Bluetooth instalada en su PC.
Los siguientes pasos ilustran el procedimiento cuando la función Bluetooth es fabricada por Intel® Corporation.
Para otros fabricantes o si desconoce el fabricante, consulte el manual de usuario de su PC o contacte con el fabricante de su PC para obtener instrucciones sobre cómo actualizar el controlador Bluetooth.
4) Busque “Intel® Driver & Support Assistant” en su navegador y descargue el instalador desde el sitio web de Intel.
5) Siga las instrucciones del instalador descargado para instalar “Intel® Driver & Support Assistant”.

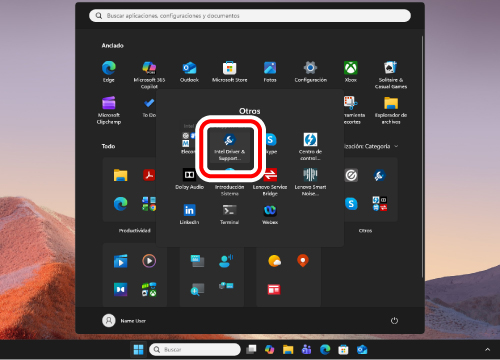

6) Haga clic en “Inicio” y luego en “Otros”.
7) Haga clic en “Intel Driver & Support Assistant”.

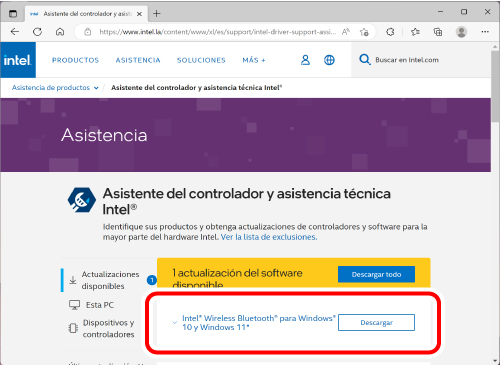

8) Se abrirá automáticamente la página de soporte de Intel en su navegador y se mostrará una lista de controladores y actualizaciones de software que puede utilizar en su PC.
9) Si está disponible, descargue “Intel® Wireless Bluetooth®” de la lista.
*La visualización en su navegador puede variar según el entorno de su PC y las actualizaciones de la página de soporte.
10) Siga las instrucciones del instalador descargado para instalar el controlador Bluetooth.
De esta forma, se actualiza el controlador Bluetooth.
⑧ Si utiliza el receptor o el receptor Bluetooth conectado por USB, cambie la conexión del receptor.
Según las especificaciones del puerto USB o del concentrador USB del PC, otros dispositivos USB 3.0 utilizados simultáneamente con el trackball pueden generar ruido que degrade la señal de 2,4 GHz en las proximidades.
Ejemplos de dispositivos USB que pueden afectar la señal de la banda de 2,4 GHz
Es posible que pueda mejorar la situación con el siguiente método.
Conecte el receptor del ratón o el receptor Bluetooth a un puerto USB diferente, alejado de otros dispositivos USB 3.0 que se estén utilizando simultáneamente.
Conecte el receptor del ratón o el receptor Bluetooth a un concentrador USB 2.0 o a un cable de extensión.
⑨ Compruebe la configuración de ahorro de energía del dispositivo conectado. (en caso de utilizar un PC con Windows®).
En Windows, para reducir el consumo de energía, dependiendo del PC, la alimentación del producto conectado por USB se configura para que se apague automáticamente. Puede cambiar esta configuración de las siguientes maneras:
Para Windows 11

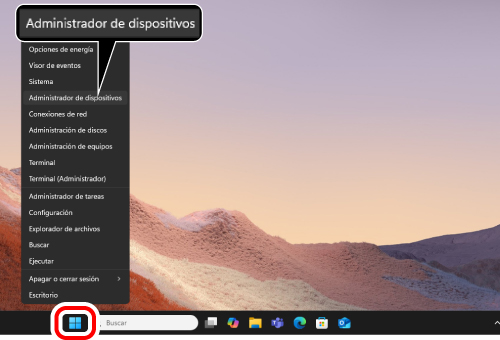

1) Haga clic con el botón derecho en “Inicio” y abra “Administrador de dispositivos”.

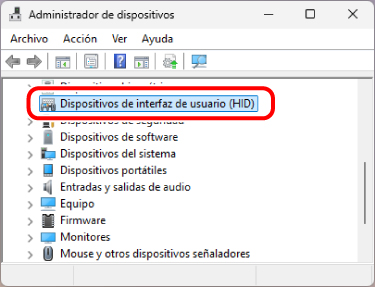

2) Haga clic en “Dispositivos de interfaz usuario (HID)”.

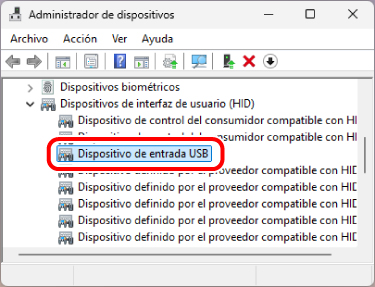

3) Haga doble clic en “Dispositivo de entrada USB”.
Es posible que aparezcan varios “Dispositivo de entrada USB” en la lista. En este caso, realice las siguientes acciones para todos los “Dispositivo de entrada USB”.

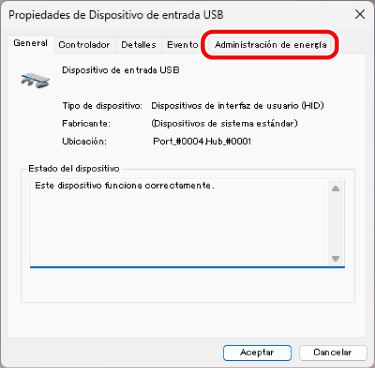

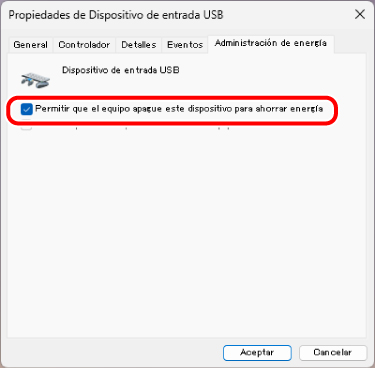

4) En la ventana “Propiedades de Dispositivo de entrada USB”, haga clic en la pestaña “Administración de energía”.
5) Haga clic en “Permitir que el equipo apague este dispositivo para ahorrar energía” para quitar la marca de verificación.
6) Haga clic en “Aceptar” para confirmar la configuración.
7) Haga clic en la “×” (cerrar) en la esquina superior derecha para cerrar el “Administrador de dispositivos”.
Para Windows 10

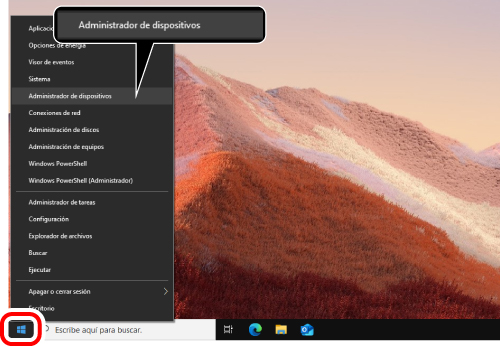

1) Haga clic con el botón derecho en “Inicio” y abra “Administrador de dispositivos”.

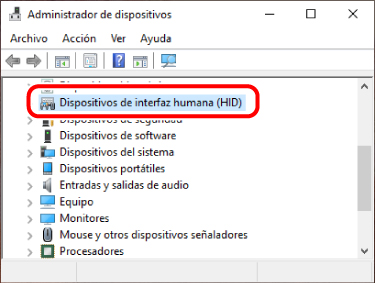

2) Haga clic en “Dispositivos de interfaz humana (HID)”.

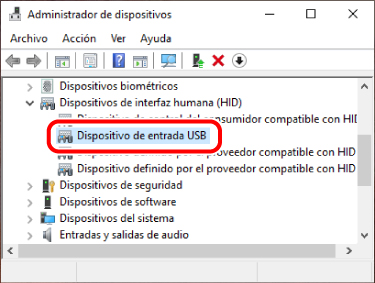

3) Haga doble clic en “Dispositivo de entrada USB”.
Es posible que aparezcan varios “Dispositivo de entrada USB” en la lista. En este caso, realice las siguientes acciones para todos los “Dispositivo de entrada USB”.

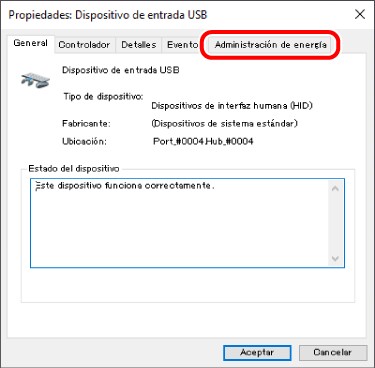

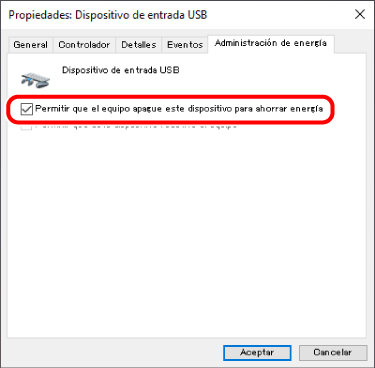

4) En la ventana “Propiedades: Dispositivo de entrada USB”, haga clic en la pestaña “Administración de energía”.
5) Haga clic en “Permitir que el equipo apague este dispositivo para ahorrar energía” para quitar la marca de verificación.
6) Haga clic en “Aceptar” para confirmar la configuración.
7) Haga clic en la “×” (cerrar) en la esquina superior derecha para cerrar el “Administrador de dispositivos”.
