Modèle conforme : MIPT10MR, MGR10

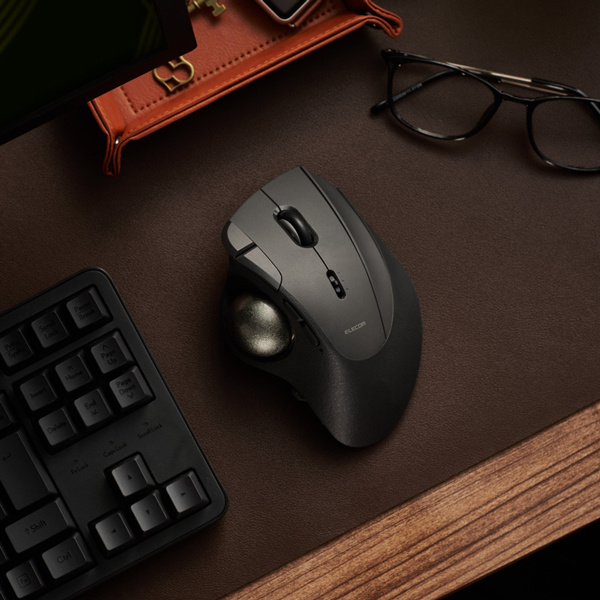

Trackball
① Bouton gauche
Pour faire un clic gauche sur votre PC.
② Bouton droit
Pour faire un clic droit sur votre PC.
③ Molette basculante
Faites pivoter vers l’avant et vers l’arrière ou cliquez comme un bouton pour faire fonctionner votre PC.
Vous pouvez faire défiler horizontalement en inclinant la molette vers la gauche ou la droite.
Vous devrez installer « ELECOM Mouse Assistant 6 » à partir de notre site Internet pour utiliser la fonction de défilement gauche et droit sous Windows. Veuillez vous référer à la section « Installer ELECOM Mouse Assistant 6 ».
Les réglages effectués avec ELECOM Mouse Assistant 6 sont sauvegardés dans ce produit.
④ Bouton « Retour »
Pour exécuter la fonction « Retour » du navigateur Internet.
⑤ Bouton « Avancer »
Pour exécuter la fonction « Avancer » du navigateur Internet.
Vous devrez installer la version « ELECOM Mouse Assistant 6 » à partir de notre site Internet pour utiliser les boutons « Retour » et « Avancer » sur Mac. Veuillez vous référer à la section « Installer ELECOM Mouse Assistant 6 ».
Les réglages effectués avec ELECOM Mouse Assistant 6 sont sauvegardés dans ce produit.
⑥ Bouton multifonction 1
⑦ Bouton multifonction 2
⑧ Bouton multifonction 3
Des fonctions peuvent être attribuées aux boutons de fonction 1 à 3. Au moment de l’achat, aucune fonction n’a été attribuée.
Pour attribuer des fonctions aux boutons, téléchargez et installez « ELECOM Mouse Assistant 6 » à partir du site Internet de notre entreprise. Veuillez vous référer à la section « Installer ELECOM Mouse Assistant 6 ».
Les réglages effectués avec ELECOM Mouse Assistant 6 sont sauvegardés dans ce produit.
⑨ Voyant LED
⑩ Bouton de mise en marche
Allumez et éteignez la Trackball.
⑪ Commutateur de changement de vitesse du pointeur
Le nombre de DPI (vitesse de déplacement du pointeur) peut être modifié selon 3 niveaux, faible/moyen/élevé.
Le nombre de DPI est indiqué ci-dessous.
Faible : 500 DPI
Moyen : 1 000 DPI
Élevé : 1 500 DPI
Le nombre de DPI pour Faible/Moyen/Élevé peut être modifié. Pour ce faire, téléchargez et installez « ELECOM Mouse Assistant 6 » à partir du site Internet de notre entreprise. Veuillez vous référer à la section « Installer ELECOM Mouse Assistant 6 ».
Les réglages effectués avec ELECOM Mouse Assistant 6 sont sauvegardés dans ce produit.
⑫Cadran de sélection de la connexion
Veuillez l’utiliser pour basculer entre les appareils connectés à ce produit.
Veuillez vous référer à « Commutateur d'appareil connecté ».
⑬ Port USB Type-C
⑭ Bouton d’appairage
Associez ce produit au module Bluetooth de votre PC, à un adaptateur Bluetooth ou à un récepteur.
⑮ Voyant d’état (blanc)
⑯ Boule (circonférence : 36 mm)
Faites pivoter du bout des doigts pour déplacer le curseur.
Boule vendue séparément
⑰ Pièces de support (roulements)
Soutenez la boule.
Les pièces de support sont des consommables. Les pièces de support compatibles peuvent être achetées séparément pour remplacer les pièces de support existantes.
Pièces optionnelles
⑱ Capteur optique (sous la boule)
Ce capteur détectera les mouvements de la Trackball’ lorsque vous la déplacerez.
⑲ Trou de retrait de la boule
Poussez la bille à partir d’ici pour nettoyer les pièces de support dans le boîtier.
*Voir « Comment nettoyer la Trackball » pour plus de détails.
⑳ Couvercle de la batterie
Retirez ce couvercle et insérez des batteries ou un bloc-batteries (vendu séparément).
㉑ Compartiment de rangement de la batterie
Peut contenir des batteries ou un bloc-batteries (vendu séparément).
Pièces optionnelles
㉒ Languette d’isolation de la batterie
Retirez cette languette avant de l’utiliser.
㉓ Pièce de rangement de l'unité réceptrice
L'unité réceptrice peut être rangée ici lorsque la Trackball n'est pas utilisée.
Unité réceptrice
㉔ Prise USB Type-A
Se connecte au port USB-A du PC.
Veuillez acheter un autre récepteur si vous souhaitez établir une connexion sans fil USB 2,4 GHz qui ne passe pas par le récepteur fourni avec ce produit.
Commutateur d'appareil connecté
Vous pouvez basculer entre les destinations de connexion suivantes à l'aide du cadran de sélection de la connexion.
)
)
)
)*Les connexions personnalisées (, ) sont connectées aux connexions Bluetooth (Bluetooth 3, Bluetooth 4) par défaut.
La connexion personnalisée peut être réglée sur une connexion sans fil USB 2,4 GHz. Téléchargez et installez « ELECOM Mouse Assistant 6 » à partir du site Internet de notre entreprise pour configurer des connexions personnalisées. Veuillez vous référer à la section « Installer ELECOM Mouse Assistant 6 ».
Les réglages effectués avec ELECOM Mouse Assistant 6 sont sauvegardés dans ce produit.
1) Passer d'une connexion à l'autre à l'aide du cadran.
Lorsque le périphérique connecté est , , , ou , le voyant DEL est bleu. Lorsque le périphérique connecté est , le voyant DEL est orange. Lorsque le périphérique connecté est , le voyant DEL est rose.
Lorsqu'il est appairé avec un seul périphérique, ou un appareil Bluetooth, ou , la connexion existante est perdue lorsque vous passez au canal non appairé.
Le fait de revenir sur le canal appairé avec un périphérique connecté permet de rétablir la connexion.
Pour procéder à l'appairage, reportez-vous à « Comment l’utiliser » → « Connexion et configuration de la Trackball » → (spécifique au système d'exploitation) → « 2. Appairage avec un PC ».
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez la batterie.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Appairage avec un PC

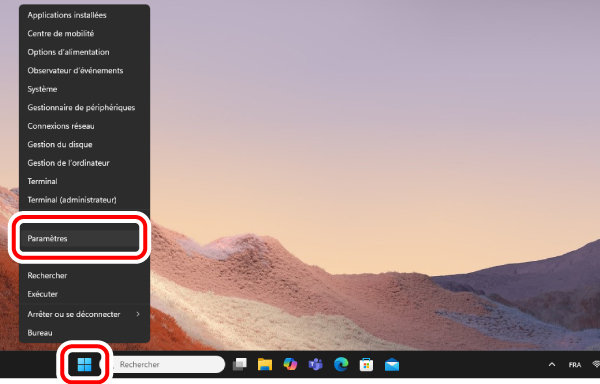

1) Faites un clic droit sur « Démarrer » en bas de l'écran puis cliquez sur « Paramètres ».
La page « Paramètres » s’affiche.

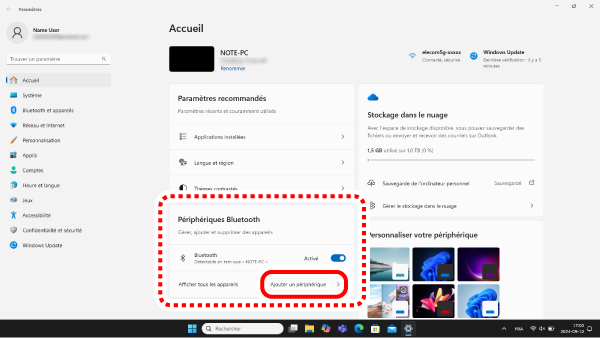

2) Sous « Accueil », cliquez sur « Ajouter un périphérique » sous « Périphériques Bluetooth ».
La page « Ajouter un appareil » s'affiche.

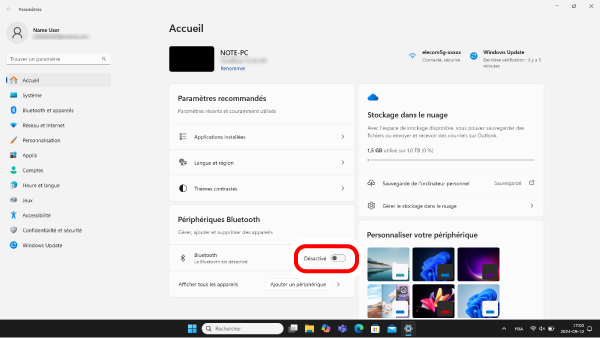

Si « Bluetooth » est désactivé, activez-le.
3) Tournez la molette de sélection de la connexion sur , , ou pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
4) Cliquez sur « Bluetooth ».
5) Lorsque l’écran d’ajout d’appareil s’affiche, maintenez enfoncé le bouton d’appairage pendant 3 à 4 secondes.
Le mode d'appairage est activé, et le voyant DEL sur le côté (bleu) et le voyant d'état (blanc) sur le dessous clignotent lentement.
6) Sélectionner « IST PRO ».
L’appairage commence.
7) Lorsque le message devient « Votre appareil est prêt! », cliquez sur « Terminé ».
Lorsque l'appairage est terminé, le voyant d'état (blanc) situé en bas de l'appareil clignote rapidement puis s'arrête. Le voyant DEL situé sur le côté s'allume également en bleu pendant 3 secondes.

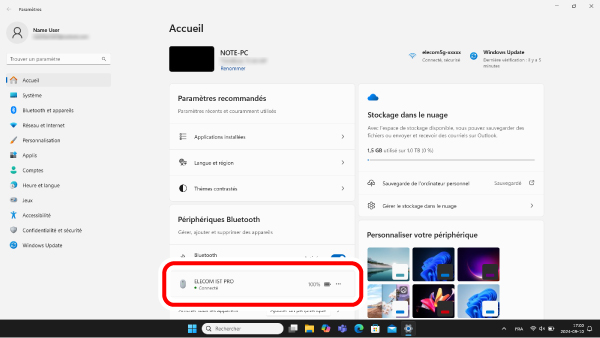

8) L’appairage est terminé lorsque ce produit est ajouté à « Périphériques Bluetooth » et que l’état est « Connecté ».
Vous pouvez maintenant utiliser la Trackball.
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Retirer l'unité réceptrice.
6) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez les batteries.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Se connecter à un PC
1) Démarrez votre PC.
Veuillez patienter jusqu’à ce que l’ordinateur ait démarré et puisse être utilisé.
2) Insérez l'unité réceptrice dans le port USB-A du PC.
Vous pouvez utiliser n’importe quel port USB-A.
3) Tournez le cadran de sélection de la connexion sur pour sélectionner la destination de la connexion.
et peuvent également être sélectionnés comme connexions s'ils sont réglés sur une connexion sans fil USB 2,4 GHz.Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
Lors du retrait de l'unité réceptrice
Ce produit est compatible avec le branchement direct. Vous pouvez retirer l’unité réceptrice lorsque le PC est en marche.
4) Le pilote est automatiquement installé et la trackball de commande peut être utilisée.
Le voyant DEL s'allume en orange pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
Connexion à un PC
1) Branchez le connecteur de Type-C du câble USB Type-C - USB-A fourni sur le port USB Type-C de ce produit.
2) Démarrez votre PC.
Veuillez patienter jusqu’à ce que l’ordinateur ait démarré et puisse être utilisé.
3) Branchez le connecteur USB-A du câble USB Type-C - USB-A sur le port USB-A du PC.
Vous pouvez utiliser n’importe quel port USB-A.
4) Tournez le cadran de sélection de la connexion sur pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
Pour retirer la trackball
Ce produit est compatible avec le branchement direct. La trackball peut être retirée lorsque votre PC est en marche.
5) Le pilote est automatiquement installé et la trackball peut être utilisée.
Le voyant DEL s'allume en rose pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
En téléchargeant et en installant le logiciel « ELECOM Mouse Assistant 6 » sur le site Internet de notre entreprise, il est possible d'effectuer des réglages tels que des connexions personnalisées, la commutation DPI et l'attribution de fonctions. Allez à « Installer ELECOM Mouse Assistant 6 ».
Modifier la vitesse du pointeur de la souris
Réglez la vitesse de déplacement du pointeur de la souris sur votre PC si le pointeur de la souris se déplace trop rapidement ou trop lentement.
■ Pour Windows 11

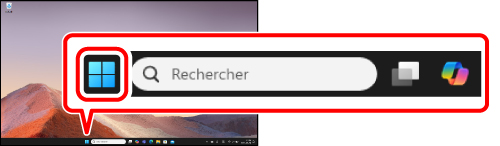

1) Cliquez sur « Démarrer » en bas de l’écran et cliquez sur « Paramètres ».
La page « Paramètres » s’affiche.

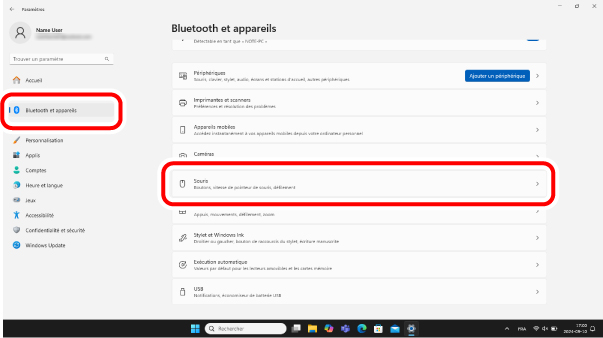

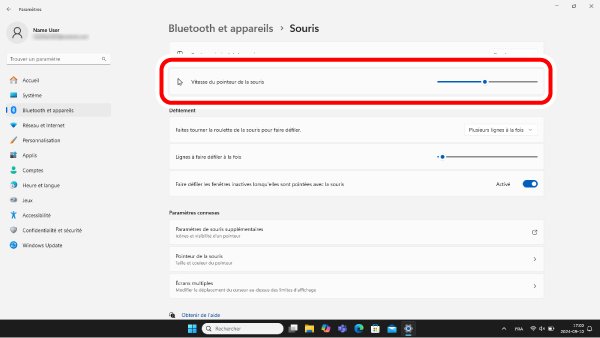

2) Sélectionner « Bluetooth et appareils », puis « Souris ».
3) Ajustez la barre de défilement « Vitesse du pointeur de la souris » pour régler la vitesse de déplacement du pointeur de la souris.

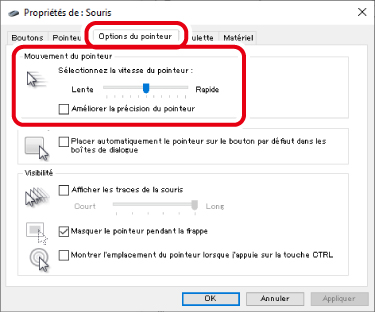

■ Pour Windows 10
1) Ouvrez les propriétés de la « Souris ».
Dans le menu de démarrage, cliquez sur l’icône Paramètres, sélectionnez « Périphériques » → « Souris », puis cliquez sur « Options de souris supplémentaires » sous « Paramètres connexes ».
2) Sélectionnez l’onglet « Options du pointeur ».
3) Ajustez la barre de défilement « Sélectionnez la vitesse du pointeur » pour ajuster la vitesse de déplacement du pointeur de la souris.
Modifier le nombre de lignes défilant en un tour de roulette.
■ Pour Windows 11
1) Cliquez sur « Démarrer » en bas de l’écran et cliquez sur « Paramètres ».
La page « Paramètres » s’affiche.
2) Sélectionner « Bluetooth et périphériques », puis « Souris ».

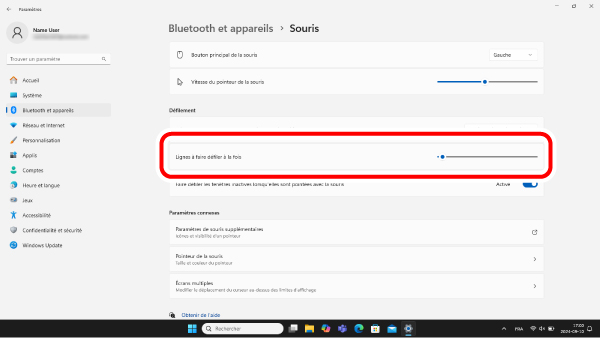

3) Ajustez la barre coulissante « Lignes à faire défiler à la fois » pour régler le nombre de lignes par défilement.
■ Pour Windows 10
1) Ouvrez les propriétés de la « Souris ».
Dans le menu de démarrage, cliquez sur l’icône Paramètres, sélectionnez « Périphériques » → « Souris », puis cliquez sur « Options de souris supplémentaires » sous « Paramètres connexes ».

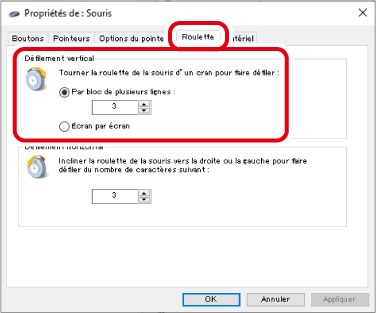

2) Sélectionnez l’onglet « Roulette ».
3) Modifiez la valeur de « Par bloc de plusieurs lignes » sous « Tourner la roulette de la souris d'un cran pour faire défiler ».
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez les batteries.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Appairage avec un PC

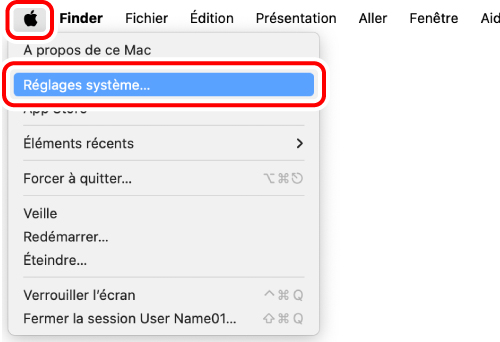

1) Dans le menu Apple, cliquez sur « Réglages système... »
La fenêtre des paramètres système s’affiche.

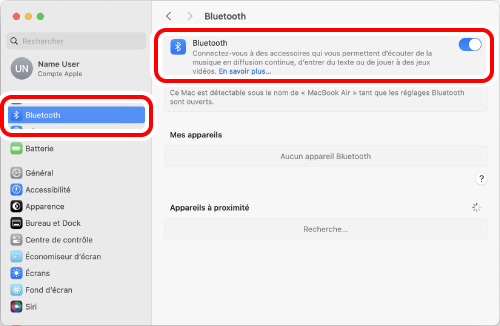

2) Cliquez sur « Bluetooth » pour allumer le « Bluetooth ».
La page des paramètres système « Bluetooth » s’affiche.
3) Tournez la molette de sélection de la connexion sur , , ou pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
4) Pendant la recherche de l'appareil, maintenez enfoncé le bouton d'appairage situé en bas de l'appareil pendant 3 à 4 secondes.
Le mode d'appairage est activé, et le voyant DEL sur le côté (bleu) et le voyant d'état (blanc) sur le dessous clignotent lentement.

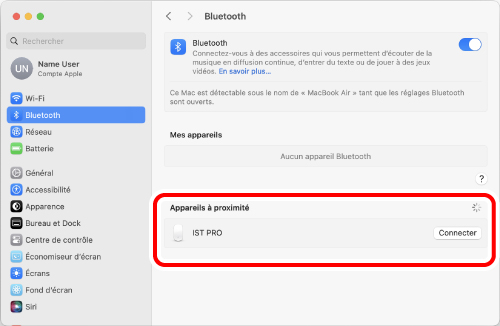

5) Lorsque la « IST PRO » est détectée sous « Appareils à proximité », cliquez sur « Connecter ».
L’appairage commence.

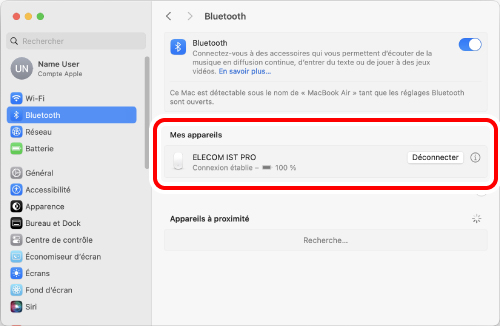

6) L’appairage est terminé lorsque l'état de « ELECOM IST PRO » passe à « Connexion établie ».
Lorsque l'appairage est terminé, le voyant d'état (blanc) situé en bas de l'appareil clignote rapidement puis s'arrête. Le voyant DEL situé sur le côté s'allume également en bleu pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Retirer l'unité réceptrice.
6) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez les batteries.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Se connecter à un PC
1) Démarrez votre PC.
Veuillez patienter jusqu’à ce que l’ordinateur ait démarré et puisse être utilisé.
2) Insérez l'unité réceptrice dans le port USB-A du PC.
Vous pouvez utiliser n’importe quel port USB-A.
3) Tournez le cadran de sélection de la connexion sur pour sélectionner la destination de la connexion.
et peuvent également être sélectionnés comme connexions s'ils sont réglés sur une connexion sans fil USB 2,4 GHz.Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
Lors du retrait de l'unité réceptrice
Ce produit est compatible avec le branchement direct. Vous pouvez retirer l’unité réceptrice lorsque le PC est en marche.
4) Le pilote est automatiquement installé et la trackball de commande peut être utilisée.
Le voyant DEL s'allume en orange pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
Connexion à un PC
1) Branchez le connecteur de Type-C du câble USB Type-C - USB-A fourni sur le port USB Type-C de ce produit.
2) Démarrez votre PC.
Veuillez patienter jusqu’à ce que l’ordinateur ait démarré et puisse être utilisé.
3) Branchez le connecteur USB-A du câble USB Type-C - USB-A sur le port USB-A du PC.
Vous pouvez utiliser n’importe quel port USB-A.
4) Tournez le cadran de sélection de la connexion sur pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
Pour retirer la trackball
Ce produit est compatible avec le branchement direct. La trackball peut être retirée lorsque votre PC est en marche.
5) Le pilote est automatiquement installé et la trackball peut être utilisée.
Le voyant DEL s'allume en rose pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
En téléchargeant et en installant le logiciel « ELECOM Mouse Assistant 6 » sur le site Internet de notre entreprise, il est possible d'effectuer des réglages tels que des connexions personnalisées, la commutation DPI et l'attribution de fonctions. Allez à « Installer ELECOM Mouse Assistant 6 ».

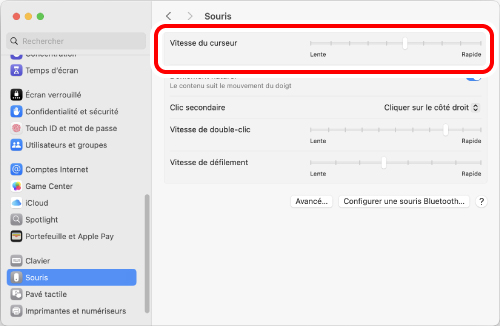

Modifier la vitesse du pointeur de la souris
Réglez la vitesse de déplacement du pointeur de la souris sur votre PC si le pointeur de la souris se déplace trop rapidement ou trop lentement.

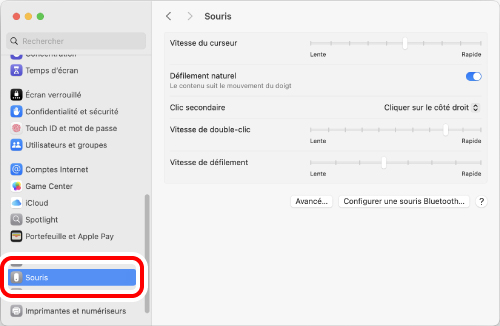

1) Sélectionner « Souris » sous « Réglages système ».
La page des paramètres « Souris » s’affiche.
2) Réglez le curseur « Déplacement » pour ajuster la vitesse du pointeur de la souris.
En décochant « Défilement naturel », la direction du défilement sera inversée.
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez les batteries.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Appairage avec un iPad ou un iPhone

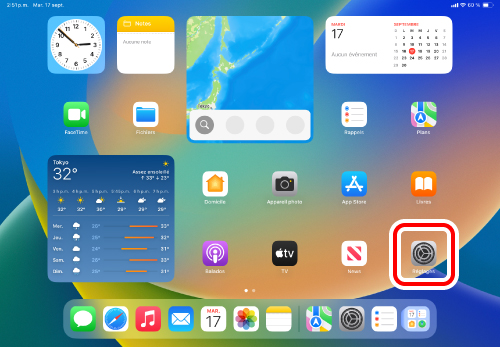

1) Sélectionnez « Réglages » sur la page d'accueil.

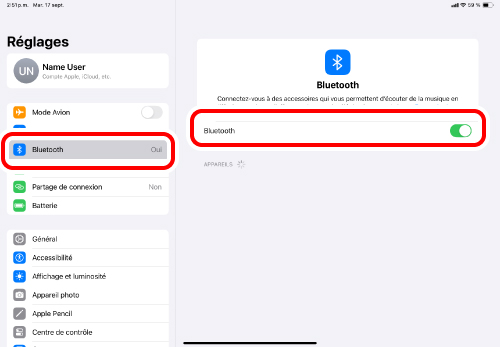

2) Sélectionner « Bluetooth » pour activer le « Bluetooth ».
3) Tournez la molette de sélection de la connexion sur , , ou pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
4) Pendant la recherche de l'appareil, maintenez enfoncé le bouton d'appairage situé en bas de l'appareil pendant 3 à 4 secondes.
Le mode d'appairage est activé, et le voyant DEL sur le côté (bleu) et le voyant d'état (blanc) sur le dessous clignotent lentement.

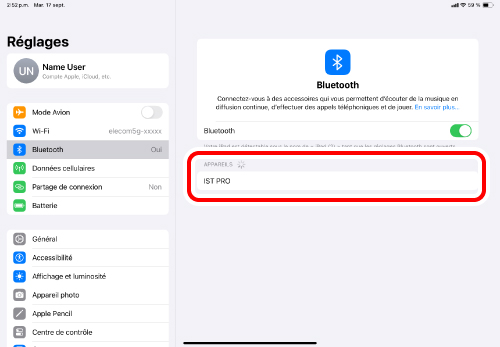

5) Appuyez sur « IST PRO » lorsqu'il est détecté sous « APPAREILS ».
L’appairage commence.

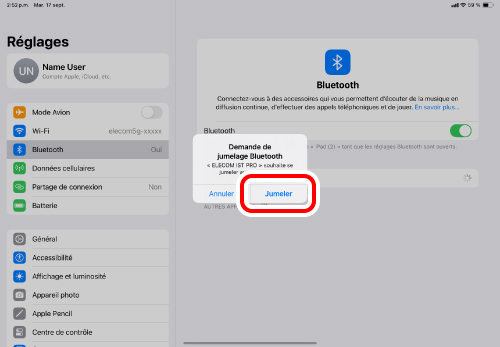

6) Lorsque la page « Demande de Jumelage Bluetooth » se charge, appuyez sur « Jumeler ».

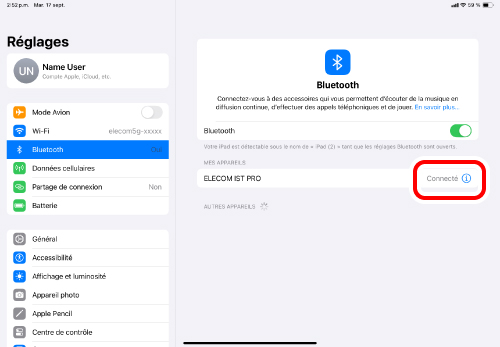

7) Vous pouvez utiliser la Trackball lorsque l’état est « Connecté »
Lorsque l'appairage est terminé, le voyant d'état (blanc) situé en bas de l'appareil clignote rapidement puis s'arrête. Le voyant DEL situé sur le côté s'allume également en bleu pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
Enregistrez des actions personnalisées sur les boutons.
Seuls les 2 boutons et la molette peuvent être utilisés dans les réglages initiaux.
Suivez les étapes ci-dessous pour attribuer toutes les autres fonctions des boutons.

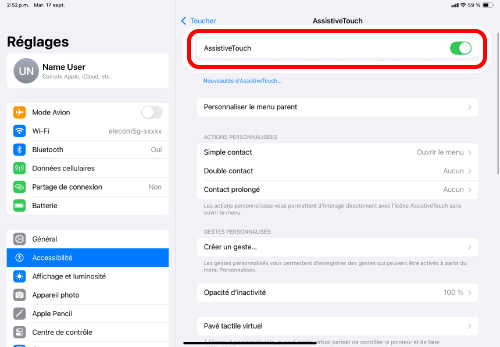

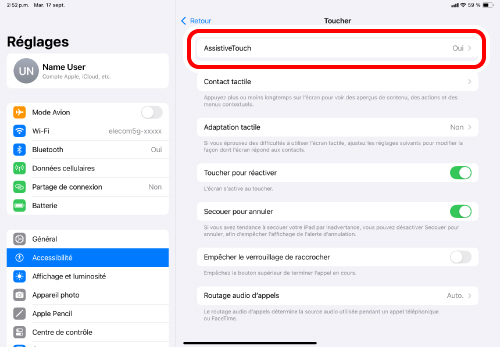

1. Activer AssistiveTouch.

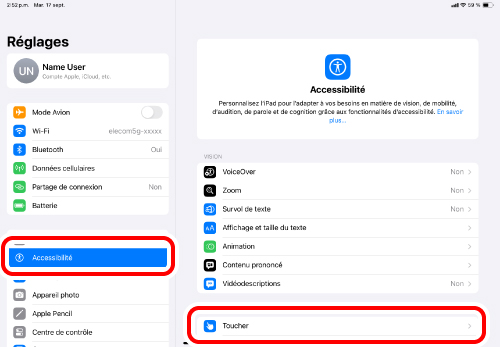

1) Sélectionner « Accessibilité » sous « Réglages ».
2) Sélectionner « Toucher ».
3) Sélectionner « AssistiveTouch ».
4) Sélectionner « AssistiveTouch » pour activer.
2. Assigner des actions personnalisées aux boutons.

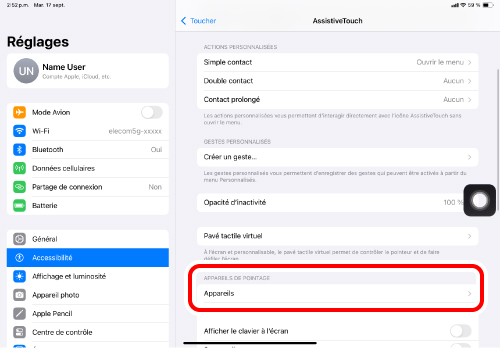

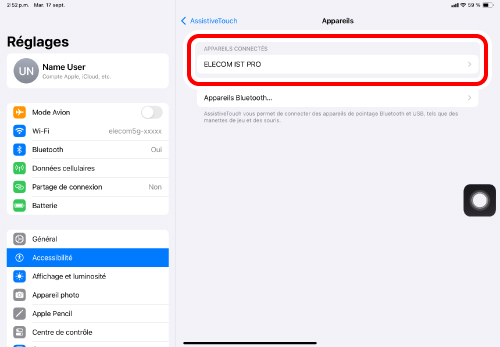

1) Sélectionner « Appareils » sous « APPAREILS DE POINTAGE ».
2) Appuyez sur « ELECOM IST PRO ».

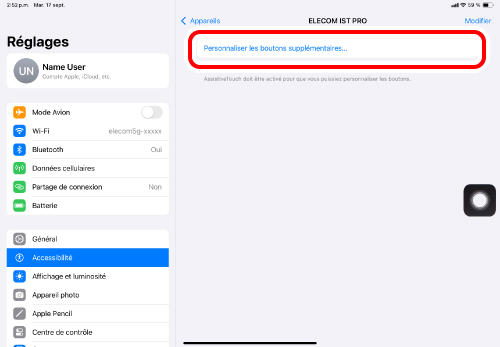

3) Sélectionner « Personnaliser les boutons supplémentaires... ».

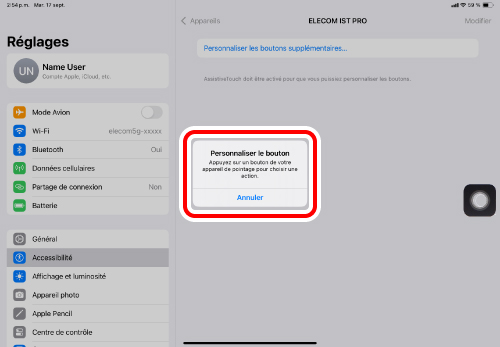

4) Lorsque la page « Personnaliser le bouton » se charge, cliquez sur le bouton de la trackball à ajouter.
*Lors de l’ajout du « Bouton 3 ».
5) Une liste de toutes les fonctions assignables se charge. Appuyez sur la fonction que vous souhaitez attribuer.

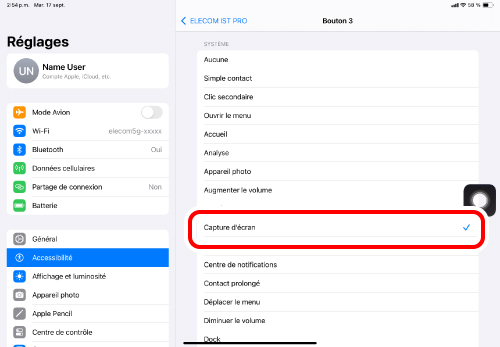

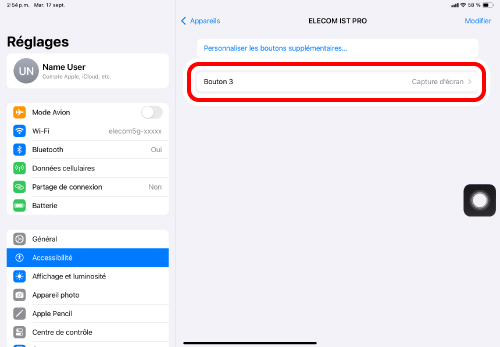

*Lors de l’assignation de « Capture d’écran » au « Bouton 3 ».
6) Une fonction est assignée au bouton. Pour assigner d’autres boutons, répétez les étapes ci-dessus.
Lorsque AssistiveTouch est désactivé, la fonction Action personnalisée est désactivée et seules les fonctions initiales de clic droit, de clic gauche et de défilement de la roulette peuvent être utilisées.
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez les batteries.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Appairage avec un appareil Android.
1) Sélectionnez « Paramètres » sur la page d'accueil.

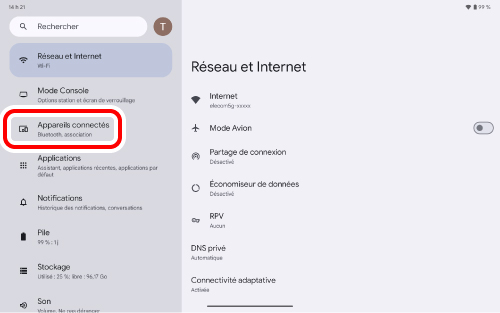

2) Sélectionner « Appareils connectés ».

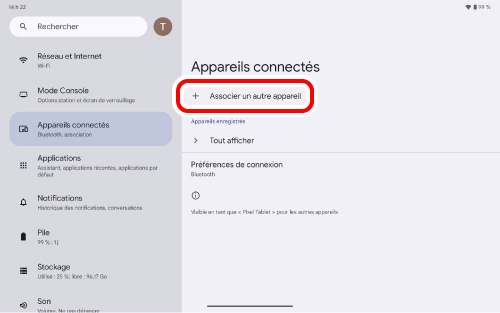

3) Sélectionner « Associer un autre appareil »
4) Tourner le cadran de sélection de la connexion sur , , ou pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
5) Maintenir enfoncé le bouton d'appairage situé en bas de l'appareil pendant environ 3 à 4 secondes.
Le mode d'appairage est activé, et le voyant DEL sur le côté (bleu) et le voyant d'état (blanc) sur le dessous clignotent lentement.

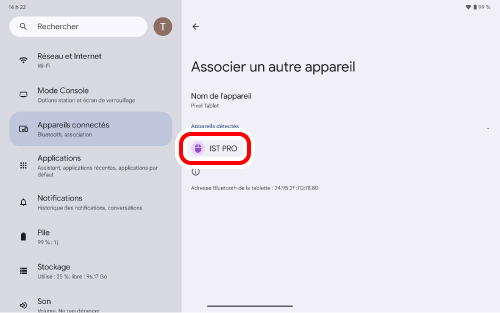

6) Appuyer sur « IST PRO » sous « Appareils détectés ».

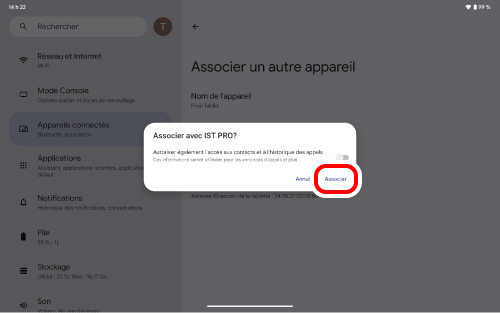

7) Sélectionner « Associer ».
L’appairage commence.

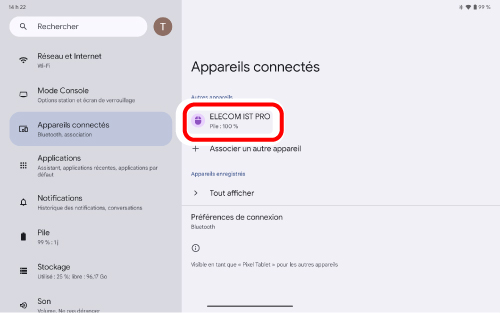

8) L’appairage est terminé lorsque ce produit est ajouté à « Autres appareils ».
Lorsque l'appairage est terminé, le voyant d'état (blanc) situé en bas de l'appareil clignote rapidement puis s'arrête. Le voyant DEL situé sur le côté s'allume également en bleu pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez les batteries.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Appairage avec un PC
1) Cliquez sur l’icône de la batterie en bas à droite.
2) Cliquez sur
Bluetooth dans le panneau Paramètres rapides.

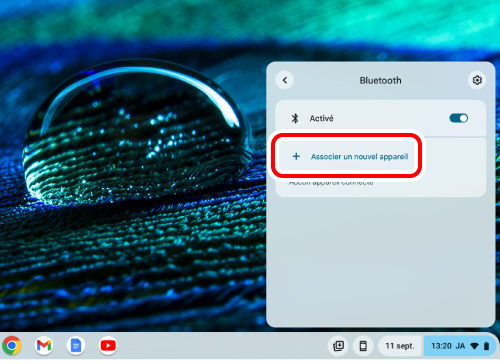

3) Sous « Bluetooth », cliquer sur « Associer un nouvel appareil ».
4) Tourner le cadran de sélection de la connexion sur , , ou pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
5) Pendant la recherche d'un appareil, maintenez enfoncé le bouton d’appairage situé en dessous de l'appareil pendant 3 à 4 secondes.
Le mode d'appairage est activé, et le voyant DEL sur le côté (bleu) et le voyant d'état (blanc) sur le dessous clignotent lentement.
6) Sélectionner « IST PRO ».
L’appairage commence.

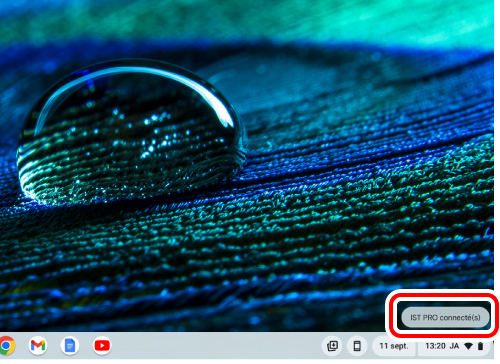

7) « IST PRO connecté(s) » s’affiche en bas de l’écran.
Cliquez sur « Bluetooth » comme à l’étape 2. L’appairage est terminé lorsque « ELECOM IST PRO » apparaît sous « Actuellement connectés ».
Lorsque l'appairage est terminé, le voyant d'état (blanc) situé en bas de l'appareil clignote rapidement puis s'arrête. Le voyant DEL situé sur le côté s'allume également en bleu pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
1. Mettre l’appareil en marche
1) Retirez le couvercle de la batterie.
2) Retirez la languette isolante de la batterie.
3) Remettez la batterie en place si elle sort de son compartiment.
4) Remettez le couvercle de la batterie en place.
5) Retirer l'unité réceptrice.
6) Faites glisser l’interrupteur d’alimentation sur la position ON.
*Lorsque le niveau de la batterie est faible, la DEL clignote rouge lentement pendant un certain temps.
Mode d’économie d’énergie
Lorsque la Trackball n’est pas manipulée pendant une période déterminée alors qu’elle est allumée, elle passe automatiquement en mode d’économie d’énergie.
Le déplacement de la Trackball la restaure du mode d’économie d’énergie.
*Pendant deux à 3 secondes après la restauration à partir du mode d’économie d’énergie, le fonctionnement de la trackball peut être instable.
Remplacement des batteries...
1) Retirez le couvercle de la batterie.
2) Retirez les batteries.
3) Insérez la batteries en respectant les repères positifs (+) et négatifs (-) indiqués dans le compartiment à batteries.
4) Remplacez le couvercle de la batterie.
Ce produit peut être chargé à l'aide du câble USB Type-C - USB-A inclus lorsque la batterie vendue séparément est insérée dans le compartiment des batteries.
Reportez-vous à la section « Chargement du bloc-batterie » pour charger le bloc-batteries.
2. Se connecter à un PC
1) Démarrez votre PC.
Veuillez patienter jusqu’à ce que l’ordinateur ait démarré et puisse être utilisé.
2) Insérez l'unité réceptrice dans le port USB-A du PC.
Vous pouvez utiliser n’importe quel port USB-A.
3) Tournez le cadran de sélection de la connexion sur pour sélectionner la destination de la connexion.
et peuvent également être sélectionnés comme connexions s'ils sont réglés sur une connexion sans fil USB 2,4 GHz.Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
Lors du retrait de l'unité réceptrice
Ce produit est compatible avec le branchement direct. Vous pouvez retirer l’unité réceptrice lorsque le PC est en marche.
4) Le pilote est automatiquement installé et la trackball de commande peut être utilisée.
Le voyant DEL s'allume en orange pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
Connexion à un PC
1) Branchez le connecteur de Type-C du câble USB Type-C - USB-A fourni sur le port USB Type-C de ce produit.
2) Démarrez votre PC.
Veuillez patienter jusqu’à ce que l’ordinateur ait démarré et puisse être utilisé.
3) Branchez le connecteur USB-A du câble USB Type-C - USB-A sur le port USB-A du PC.
Vous pouvez utiliser n’importe quel port USB-A.
4) Tournez le cadran de sélection de la connexion sur pour sélectionner la destination de la connexion.
Allez à « Commutateur d'appareil connecté » pour commuter entre les périphériques connectés.
Pour retirer la trackball
Ce produit est compatible avec le branchement direct. La trackball peut être retirée lorsque votre PC est en marche.
5) Le pilote est automatiquement installé et la trackball peut être utilisée.
Le voyant DEL s'allume en rose pendant 3 secondes.
Vous pouvez maintenant utiliser la Trackball.
Modifier la vitesse du pointeur de la souris
Réglez la vitesse de déplacement du pointeur de la souris sur votre PC si le pointeur de la souris se déplace trop rapidement ou trop lentement.

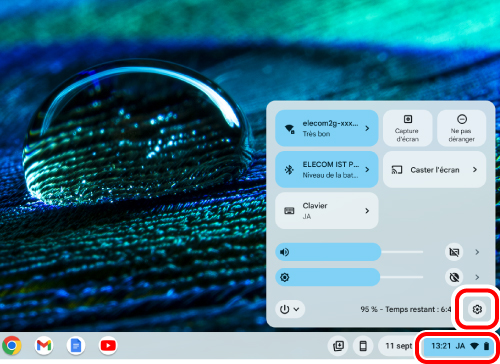

1) Cliquez sur l’icône de la batterie en bas à droite.
2) Cliquer sur
(paramètres) dans le panneau des réglages rapides.
La page des paramètres s’affiche.

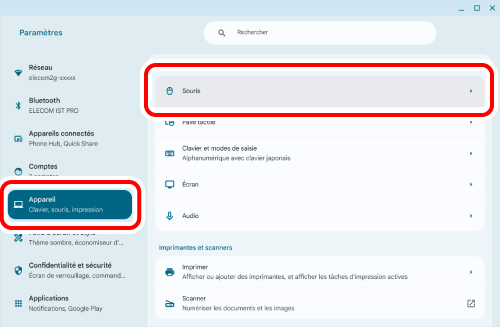

3) Sélectionner « Souris » sous « Appareil ».
4) Ajustez la vitesse du pointeur de la souris à l'aide du curseur « Vitesse du curseur » de « ELECOM IST PRO ».
Modifier le nombre de lignes défilant en un tour de roulette.
1) Cliquez sur l’icône de la batterie en bas à droite.
2) Cliquer sur (paramètres) dans le panneau des réglages rapides.
La page des paramètres s’affiche.

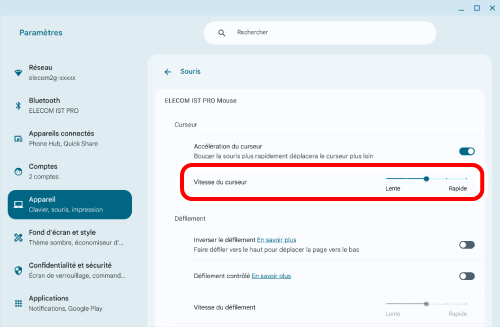

3) Sélectionner « Souris » sous « Appareil ».

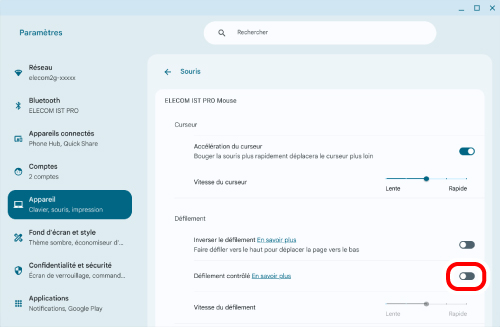

4) Si le « défilement contrôlé » est désactivé pour ce produit, cliquer pour l'activer.
Le nom d'affichage de ce produit change en fonction de l'appareil auquel il est connecté.

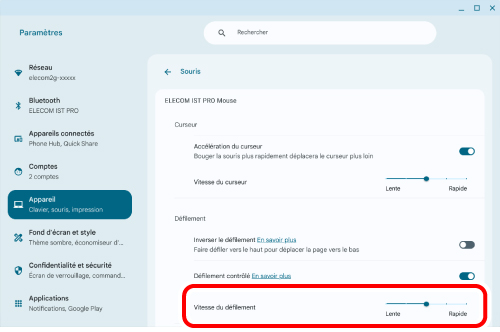

5) Ajuster la barre de « vitesse de défilement » pour ce produit afin de régler le nombre de lignes par défilement.
Les connexions personnalisées ( et ) du cadran de sélection des connexions sont réglées par défaut sur la connexion Bluetooth. Les connexions personnalisées ( et ) peuvent être réglées sur une connexion sans fil USB 2,4 GHz.
Téléchargez et installez « ELECOM Mouse Assistant 6 » à partir du site Internet de notre entreprise pour la configuration. Veuillez vous référer à la section « Installer ELECOM Mouse Assistant 6 ».
■Changement d'une connexion personnalisée en connexion sans fil USB 2,4 GHz
1) et les connexions peuvent être remplacées par des connexions sans fil USB 2,4 GHZ à l'aide de ELECOM Mouse Assistant 6.
Veuillez consulter le manuel de l'utilisateur « ELECOM Mouse Assistant 6 » pour obtenir des instructions détaillées sur la configuration.
2) Tourner le cadran de sélection de la connexion sur ou pour sélectionner la destination de la connexion.
3) Veuillez vous reporter à la section « Lors de l'utilisation d'une connexion sans fil USB 2,4 GHz » pour chaque système d'exploitation afin de connecter ce produit à votre appareil.
■Changement d'une connexion personnalisée en connexion Bluetooth à partir d'une connexion sans fil USB 2,4 GHz
1) et les connexions peuvent être transformées en connexions Bluetooth à l'aide de ELECOM Mouse Assistant 6.
Veuillez consulter le manuel de l'utilisateur « ELECOM Mouse Assistant 6 » pour obtenir des instructions détaillées sur la configuration.
2) Tourner le cadran de sélection de la connexion sur ou pour sélectionner la destination de la connexion.
L'appareil Bluetooth sélectionné sera enregistré parmi vos appareils appariés.

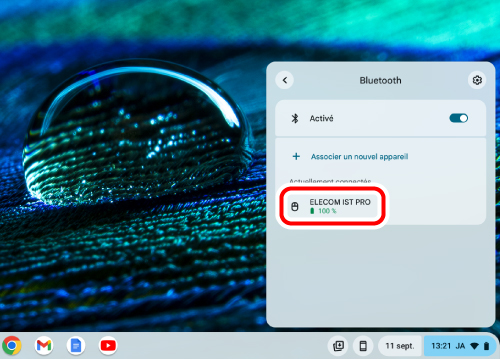

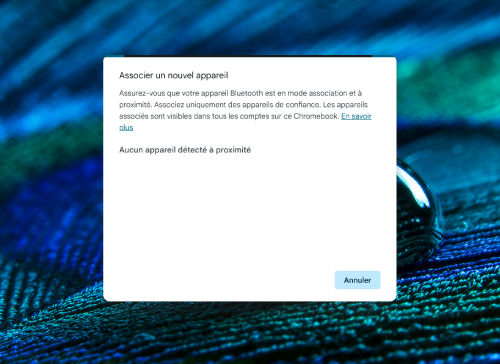

3) Veuillez vous reporter à la section « Utilisation de la connexion Bluetooth » pour chaque système d'exploitation afin de connecter ce produit à votre appareil.
1) Branchez le connecteur de Type-C du câble USB Type-C - USB-A fourni sur le port USB Type-C de ce produit.
2) Connectez le côté USB-A du câble USB Type-C - USB-A inclus au port USB-A d'un chargeur USB
Connexion à un PC
Connexion à un adaptateur de charge USB
3) Allumez l’alimentation du CP, s’il n’a pas déjà été allumé.
Lorsque la charge commence, le voyant DEL sur le côté devient rouge. Il s’éteint lorsque la charge est terminée.
Il faut environ 1,5 heure pour recharger complètement ce produit.
Si le voyant DEL ne cesse de clignoter même après le temps de charge prescrit, retirez le câble USB Type-C - USB-A de charge et arrêtez de charger pour le moment.
Sinon, cela peut provoquer une surchauffe, une rupture ou des incendies.
4) Retirez le câble USB Type-C - USB-A inclus de ce produit et de votre PC.
1) Utilisez un doigt (ou un stylo) pour pousser la balle par le dessous.
2) Utilisez un coton-tige ou quelque chose de similaire pour nettoyer la poussière accumulée sur les surfaces de contact des trois pièces de support.
Le capteur optique est un composant délicat. Ne pas soumettre le capteur à des chocs et ne pas l’endommager.
3) Essuyez délicatement la saleté sur la balle avec un mouchoir en papier.
N’utilisez pas d’alcool, de chiffons de nettoyage et d’autres outils de nettoyage pour nettoyer la balle.
La boule risque d'être moins performante si l'huile qui se trouve à sa surface est enlevée.
4) Insérer la boule dans le boîtier de la Trackball.
La boule risque d'être moins performante si l'huile qui se trouve à sa surface n’est pas de bonne qualité.
Tenir et frotter la boule dans votre main pendant environ 30 secondes si elle n'est pas performante.
L’huile sur la main devrait améliorer ses performances.
Lors du remplacement des pièces de support, veillez à ne pas endommager le capteur.
1) Utilisez un doigt (ou un stylo) pour pousser la balle par le dessous.
2) Tenez l’outil de retrait inclus avec vos doigts et poussez-le dans l’encoche sur les côtés de la partie support jusqu’à ce que vous entendiez un clic.
3) Tirez fortement sur l’outil de retrait pour retirer la partie support.
4) Insérez la pièce de support de rechange dans le loquet intérieur.
5) Appuyez sur la partie support avec votre doigt jusqu’à ce que vous entendiez un clic.
6) Insérez la bille dans le boîtier de la boule de commande.
Essayez ce qui suit si la Trackball présente un dysfonctionnement.
① Vérifiez que la Trackball est allumée.
② Vérifiez que les batteries sont insérées correctement et qu’elles ne sont pas déchargées.
*Le fait d’éteindre l’appareil lorsque la Trackball n’est pas utilisée pendant une longue période peut prolonger la durée de vie de la batterie.
③ Vérifiez la connexion Bluetooth.
④ Changez la position entre votre PC et la boule de commande.
Ce périphérique sans fil utilise la bande 2,4 GHz. Veuillez utiliser la Trackball à portée du PC.
Portée moyenne des ondes radio
Surface non magnétique (comme les bureaux en bois) : environ 10 m
Surface magnétique (comme les bureaux en acier) : environ 3 m
*Ces valeurs ont été obtenues dans l’environnement de test d’ELECOM et ne sont pas garanties. Le signal de la bande 2,4 GHz peut être plus court selon l'environnement dans lequel vous l'utilisez.
⑤ Redémarrez le PC.
⑥ Veuillez mettre à jour le système d’exploitation de votre PC avec la dernière version.
⑦ Mettez à jour le pilote Bluetooth.. (Si vous utilisez un PC Windows®.)

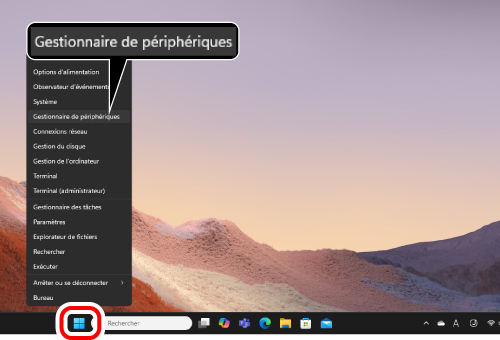

1) Cliquez à droite sur « Démarrer » et ouvrez « Gestionnaire de périphériques ».

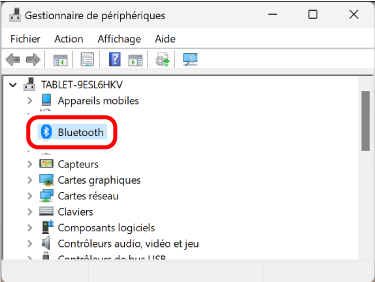

2) Cliquez sur « Bluetooth ».

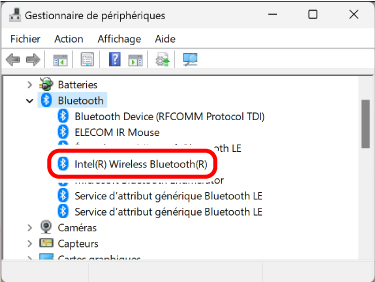

3) Vérifiez le fabricant de la fonction Bluetooth installé sur votre PC.
Les étapes suivantes illustrent la procédure à suivre lorsque la fonction Bluetooth est fabriquée par Intel® Corporation.
Pour les autres fabricants ou si vous ne connaissez pas le fabricant, consultez le manuel d’utilisation de votre PC ou contactez le fabricant de votre PC pour savoir comment mettre à jour le pilote Bluetooth.
4) Recherchez « Intel® Driver & Support Assistant » sur votre navigateur et téléchargez le programme d’installation sur le site Web d’Intel.
5) Suivez les instructions du programme d’installation téléchargé pour installer « Intel® Driver & Support Assistant ».
6) Cliquez sur « Démarrer » et ensuite sur « Toutes les applis ».

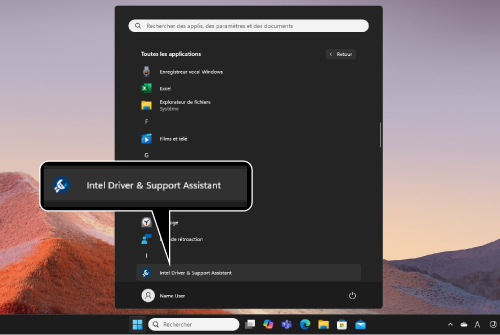

7) Cliquez sur « Intel Driver & Support Assistant ».

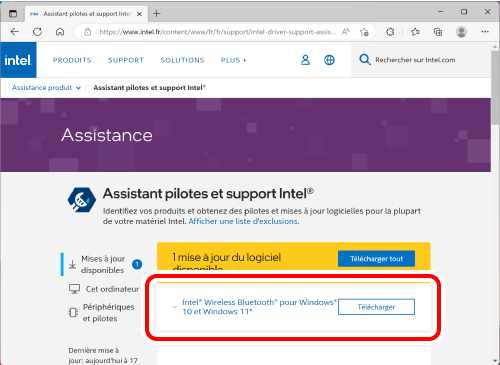

8) La page d’assistance Intel s’ouvre automatiquement sur votre navigateur et une liste de pilotes et de mises à jour logicielles utilisables sur votre PC s’affiche.
9) Téléchargez « Intel® Wireless Bluetooth » dans la liste si disponible.
*L’affichage sur votre navigateur peut changer en fonction de l’environnement de votre PC et des mises à jour des pages d’assistance.
10) Suivez les instructions du programme d’installation téléchargé pour installer le pilote Bluetooth.
Ainsi, le pilote Bluetooth est mis à jour.
⑧ Lorsque vous utilisez le récepteur Bluetooth USB, modifiez la connexion du récepteur.
Selon les spécifications du port USB ou du hub USB du PC, d’autres périphériques USB 3.0 utilisés simultanément avec la Trackball peuvent générer du bruit susceptible d’aggraver le signal 2,4 GHz à proximité.
Exemples de périphériques USB susceptibles de dégrader le signal de la bande 2,4 GHz
Vous pouvez peut-être améliorer la situation avec la méthode suivante.
Connectez le récepteur de la souris ou le récepteur Bluetooth à un autre port USB, à l'écart d'autres périphériques USB3.0 utilisés simultanément.
Connecter le récepteur de la souris ou le récepteur Bluetooth à un concentrateur USB2.0 ou à un câble d'extension.
⑨ Veuillez vérifier les réglages d'économie d'énergie pour l'appareil connecté. (Si vous utilisez un PC Windows®.)
Sous Windows, afin de réduire la consommation d'énergie selon le PC, l'alimentation du produit connecté en USB est réglée pour s'éteindre automatiquement.
Vous pouvez modifier les paramètres de la manière suivante :
Pour Windows 11
1) Cliquez sur le bouton « Démarrer » en bas de l’écran.

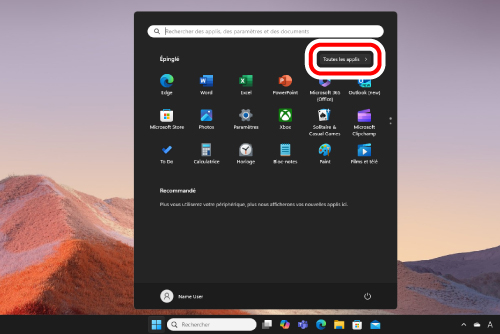

2) Cliquez sur « Toutes les applis ».

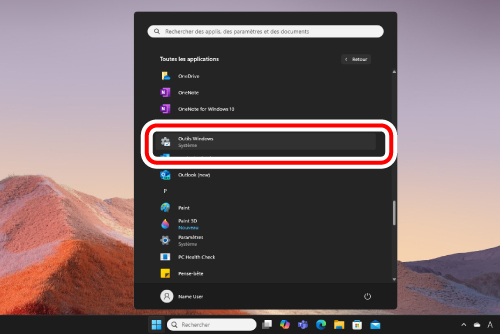

3) Cliquez sur « Outils Windows ».
L’écran « Outils Windows » s’affiche.

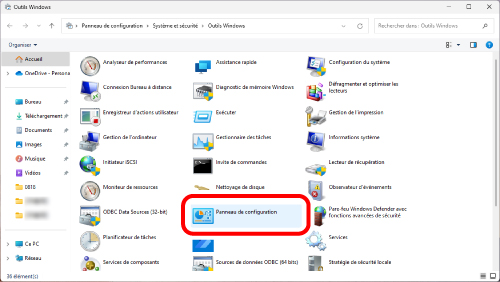

4) Double-cliquez sur « Panneau de configuration ».

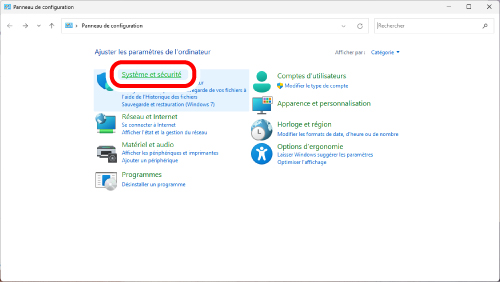

5) Cliquez sur « Système et sécurité ».

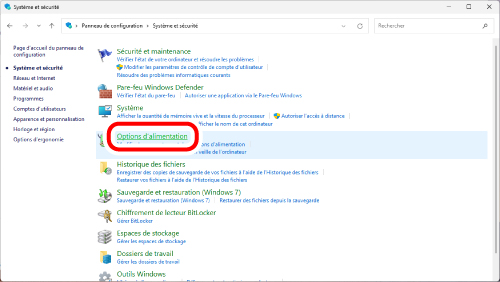

6) Cliquez sur « Options d’alimentation ».

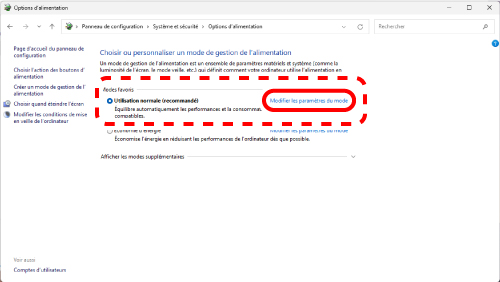

7) Cliquez sur « Modifier les paramètres du plan » à droite de l’élément sélectionné dans « Plan de puissance ».

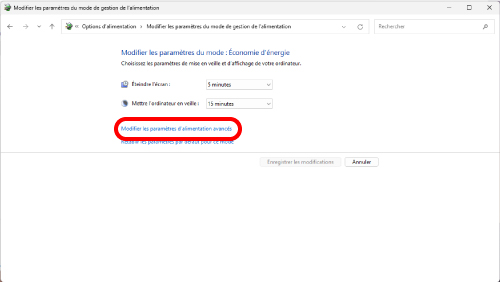

8) Sur l’écran « Modifier les paramètres du plan », cliquez sur « Modifier les paramètres d’alimentation avancés ».
9) Sur l’écran « Options d’alimentation », cliquez sur la marque « + » dans « Paramètres USB » dans la liste, puis cliquez sur la marque « + » dans « Paramètre de la suspension sélective USB ».
10) Dans le menu déroulant situé à côté de « Paramètres », sélectionnez « Désactivé ».
Si vous utilisez un ordinateur portable, il y a deux éléments à la place de « Paramètres » : « Sur batterie » et « Sur secteur ». Dans ce cas, veuillez régler le paramètre « Sur secteur » sur « Désactivée ».
11) Cliquez sur « OK » pour confirmer les réglages.
12) Cliquez sur le « × » (fermer) dans le coin supérieur droit pour fermer « Modifier les paramètres du mode de gestion de l'alimentation ».
Pour Windows 10
1) Cliquez avec le bouton droit de la souris sur le bouton Démarrer en bas à gauche de l’écran, cliquez sur « Options d’alimentation », puis cliquez sur « Paramètres d’alimentation supplémentaires » sous « Paramètres connexes » sur le côté droit de l’écran « Alimentation et veille ».

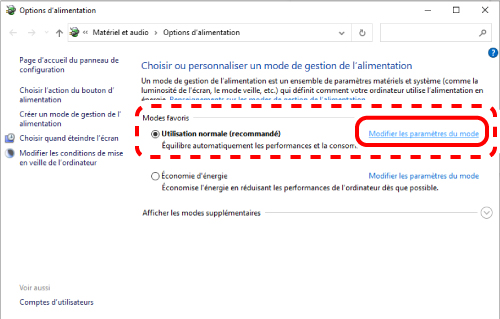

2) Cliquez sur « Modifier les paramètres du mode » à droite de l’élément sélectionné dans « Plan d’alimentation ».

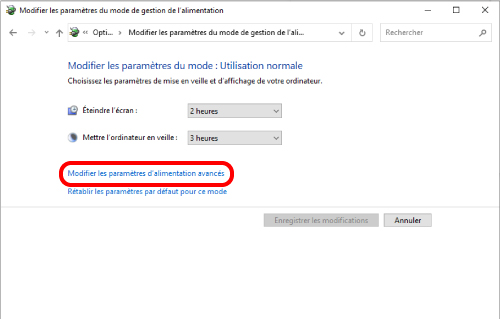

3) Sur l’écran « Modifier les paramètres du mode de gestion de l'alimentation », cliquez sur « Modifier les paramètres d’alimentation avancés ».
4) Sur l’écran « Options d’alimentation », cliquez sur la marque « + » dans « Paramètres USB » dans la liste, puis cliquez sur la marque « + » dans « Paramètre de la suspension sélective USB ».
5) Dans le menu déroulant situé à côté de « Paramètres », sélectionnez « Désactivée ».
Si vous utilisez un ordinateur portable, il y a deux éléments à la place de « Paramètres » : « Sur batterie » et « Sur secteur ». Dans ce cas, veuillez régler le paramètre « Sur secteur » sur « Désactivée ».
6) Cliquez sur « OK » pour confirmer les réglages.
7) Cliquez sur le « × » (fermer) dans le coin supérieur droit pour fermer « Modifier les paramètres du mode de gestion de l'alimentation ».
