天井にアクセスポイントを設置したいのに、近くにコンセントがない。ネットワーク構築の現場で頻発する悩みです。電源を確保するために電気工事業者を呼んで新しいコンセントを増設すると、工事費用と日程調整が余分にかかります。PoE給電は、この問題をLANケーブル1本で解決する仕組みです。
PoEは「Power over Ethernet」の略で、データ通信に使うLANケーブルを使って電力も同時に送る技術を指します。アクセスポイントや監視カメラのような、天井や屋外など電源を取りにくい場所に設置する機器と相性がよく、法人向けネットワークの設計で採用が進んでいます。
この記事では、PoE給電の仕組みと、導入によって何が省けるのかを整理します。順に見ていくのは、次の3点です。
- PoEがどういう仕組みで電力を送っているか、規格ごとの違い
- PoE給電を使うことで削減できるコストと、逆に注意すべき点
- アクセスポイントやネットワークカメラを導入する際の機器選定のポイント
PoE給電の仕組み ― LANケーブルが電力線を兼ねる

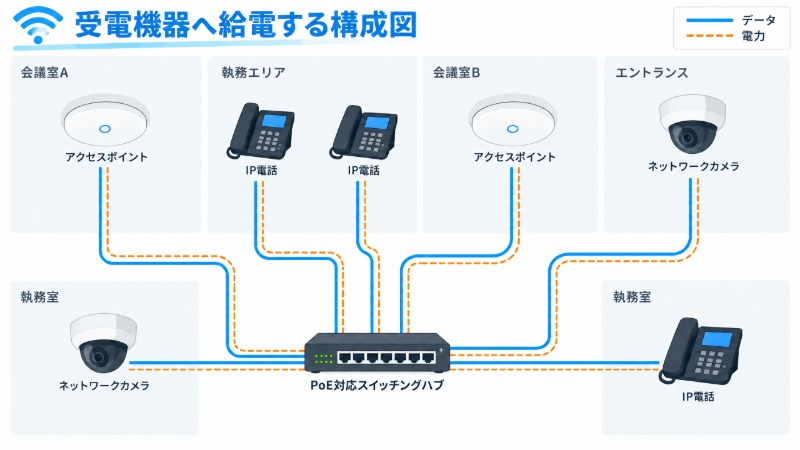

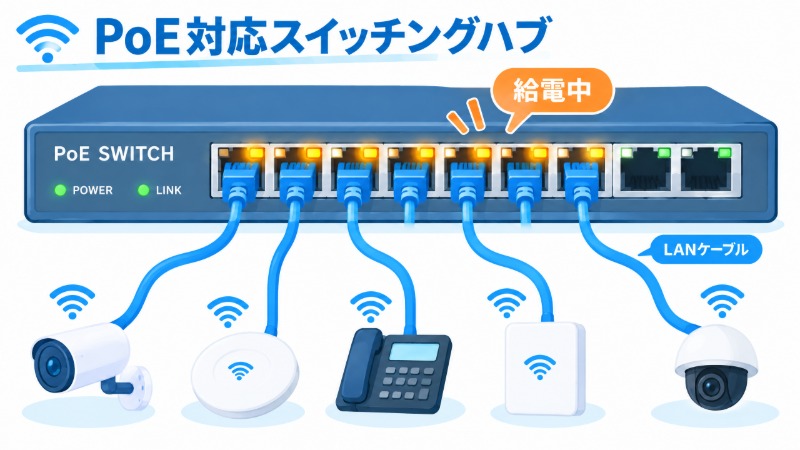

PoE給電とは、通信用のLANケーブル（一般的にはカテゴリー5e以上のツイストペアケーブル）を使って、データ通信と電力供給を同時に行う技術のことです。給電側の機器（PoE対応のスイッチングハブやインジェクター）から、受電側の機器（アクセスポイントやネットワークカメラなど）へ、ケーブル内の導線を通じて直流電力が送られます。
仕組みとしては、LANケーブルの中にある8本の導線のうち、データ通信に使っていない、あるいはデータ通信と共用できる導線を使って電力を重畳させています。受電側の機器はLANポートから電力を受け取り、内蔵の回路で必要な電圧に変換して動作します。利用者から見れば、LANケーブルを1本差すだけで通信と電源の両方がそろいます。
PoEにはいくつかの規格があり、供給できる電力量が異なります。主なものは次のとおりです。
| 規格 | 別名 | 供給電力の目安 | 主な用途 |
|---|---|---|---|
| IEEE802.3af | PoE | 最大15.4W程度（受電側到達目安12.95W） | 小型アクセスポイント、IP電話 |
| IEEE802.3at | PoE+ | 最大30W程度（受電側到達目安25.5W） | 一般的なアクセスポイント、PTZ対応カメラ |
| IEEE802.3bt | PoE++／4PPoE | 最大60〜100W程度 | 高機能アクセスポイント、複数用途の複合機器 |
数値は規格上の目安です。実際に使える電力は、機器の対応状況やケーブルの長さ、品質によって変動します。導入する機器がどの規格に対応しているかは、購入前に仕様表で確認しておきたいところです。給電規格と受電機器の規格が合っていないと、機器が正常に起動しない、あるいは一部機能が制限されることがあります。
PoE給電で何が省けるのか

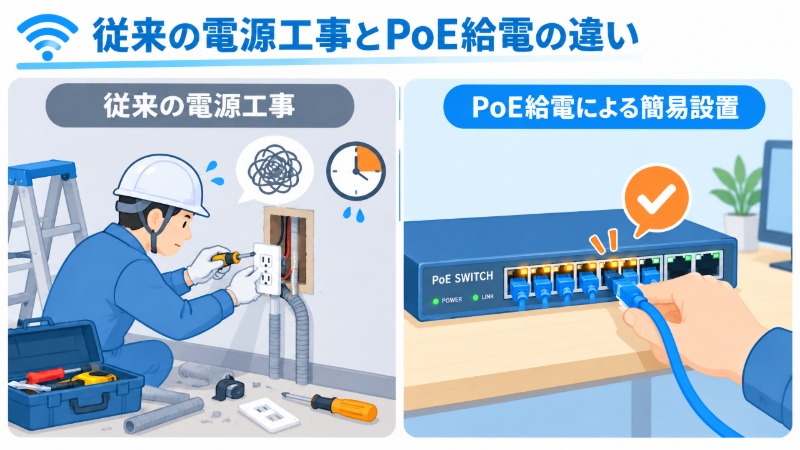

PoEを導入する最大のメリットは、電源工事の削減です。天井裏や高所、屋外の軒下など、コンセントを新設しにくい場所にアクセスポイントやカメラを設置する場合、通常であれば電気工事業者に依頼してコンセントを増設する必要があります。PoE対応の機器とスイッチングハブを使えば、LANケーブルの配線だけで設置が完結し、電気工事の手配や工事日程の調整、それに伴う費用を省略できます。
省ける工程は、具体的には次のとおりです。
- 電気工事業者の手配と現地調査の日程調整
- コンセント増設工事そのものの費用
- 電源ケーブルとLANケーブルを二重に配線する手間
- 天井裏など電源の取り回しが難しい場所での配線経路の検討
一方で、注意点もあります。PoE給電を使う場合、給電元のスイッチングハブ自体が停止すると、接続されているすべての機器の電源も同時に落ちます。停電時にアクセスポイントだけを無停電電源装置（UPS）でバックアップしたい、といった構成を考える場合は、給電元のスイッチングハブ側の電源をどう確保するかを併せて検討する必要があります。給電能力の上限にも注意します。スイッチングハブ1台あたりの給電能力には上限があるため、接続する機器の台数と各機器の消費電力を合計し、超えないか事前に確かめておきましょう。
天井裏や高所への設置が多い工場・倉庫のような環境では、PoE給電の効果がより大きくなります。金属遮蔽物や電波干渉への対策とあわせてアクセスポイントの設置方式を検討する必要がある現場については、別記事「工場のWi-Fi環境構築｜金属・粉塵・電波干渉のある現場での設計」で具体的な設計の考え方を扱っています。
アクセスポイント・カメラ選定時に確認すべきポイント
PoE給電を前提に機器を選定する際は、まず受電側の機器がPoEに対応しているか、対応している場合はどの規格（802.3af／at／bt）かを確認します。上位規格に対応したスイッチングハブであれば下位規格の機器にも給電できることが一般的ですが、逆に下位規格のスイッチングハブでは上位規格を必要とする機器に十分な電力を供給できない場合があります。

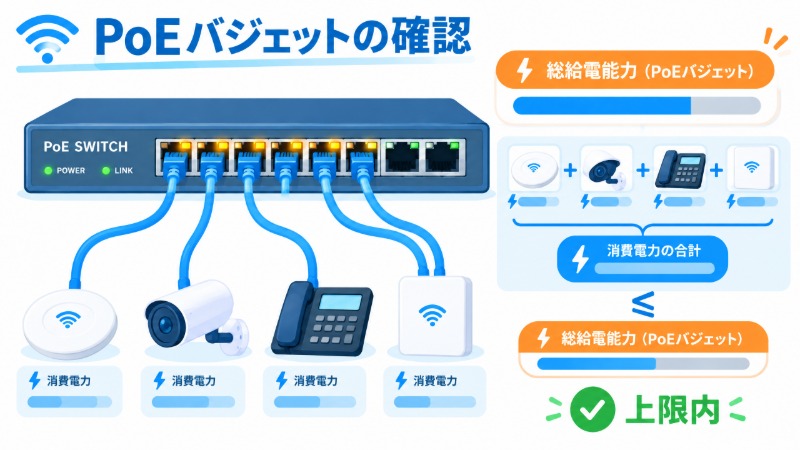

次に確認したいのが、給電側のスイッチングハブが持つ総給電能力（PoEバジェット）です。1台のスイッチングハブに複数のアクセスポイントやカメラを接続する場合、それぞれの消費電力を合計した値が、スイッチングハブの総給電能力の範囲内に収まっている必要があります。ポート単位の上限だけでなく、ハブ全体としての上限も見落とさないでください。
同時接続数や電波干渉への対策と合わせて、給電方式もアクセスポイント選定の重要な軸になります。機種選びの判断基準全体は、別記事「無線アクセスポイントの選び方｜同時接続数・電波干渉・給電方式で決める」で整理しています。これから機種を選定する担当者は、あわせて確認してください。
また、店舗や小規模オフィスでレジ周りにアクセスポイントを増設する際にも、配線をすっきりさせたい、什器の上に電源コードを這わせたくないという理由でPoEが選ばれることが多いです。POS・決済端末周りのネットワーク構成で気をつけるべき点は「店舗のWi-Fi導入｜POS・決済端末を止めないネットワーク構成」で扱っています。
オフィス移転のタイミングでネットワーク機器を刷新する企業も多いです。移転先の配線計画を立てる段階でPoE給電を前提にすれば、電源コンセントの位置に縛られずにアクセスポイントの設置場所を決められます。移転時のスケジュールや手配の順番は「オフィス移転時のネットワーク構築｜スケジュールと手配の順番」で整理しています。
エレコムの法人向けネットワーク製品・ソリューション
エレコムは、PoE対応のスイッチングハブや、PoE受電に対応した法人向け無線LANアクセスポイントを取り扱っています。給電規格や対応ポート数の異なる複数のラインナップがあり、設置環境や接続台数に応じた選定が可能です。
| 項目 | 内容 |
|---|---|
| 製品カテゴリ | PoE対応スイッチングハブ、PoE受電対応の法人向け無線LANアクセスポイント |
| 対応範囲 | 給電規格（802.3af／at／bt）ごとの機種選定相談（詳細は要問い合わせ） |
| 管理方式 | ポートごとの給電状態を管理画面で確認できる製品ラインあり |
具体的な給電能力やポート数、価格（税別）は機種によって異なるため、詳細は製品ページで確認するか、接続予定の機器台数と消費電力を伝えたうえで相談することをお勧めします。
よくある質問
Q1. 一般的なLANケーブルであれば、どれでもPoE給電に使えますか。
カテゴリー5e以上のLANケーブルなら、基本的に使えます。ただし、ケーブルの品質や長さによって伝送効率が変わる点には注意が必要です。特に長距離配線や高い電力を必要とするPoE++（802.3bt）を使う場合は、対応するカテゴリーのケーブルを使うことが推奨されます。購入前にケーブルの仕様と配線距離を確認しておくと良いでしょう。
Q2. 既存のスイッチングハブがPoEに対応していない場合、どうすればよいですか。
PoE対応のスイッチングハブに買い替える方法のほか、既存のスイッチングハブと給電したい機器（カメラやアクセスポイント）の間に「PoEインジェクター」と呼ばれる電力注入機器を挟む方法もあります。設置する機器の台数が少ない場合はインジェクターで対応し、台数が多い場合や今後の拡張を見込む場合はPoE対応スイッチングハブへの切り替えを検討するのが一般的な進め方です。
まとめ ― PoEは「配線の悩み」を減らす選択肢
導入前に確かめておきたいことを、最後に並べておきます。
- LANケーブル1本でデータ通信と電力供給を同時に行う仕組みで、電源工事を省略できます
- 規格（802.3af／at／bt）によって供給できる電力量が異なるため、機器の対応規格を必ず確認します
- 給電元のスイッチングハブが停止すると接続機器も止まるため、電源のバックアップ体制もあわせて検討します
設置場所がコンセントの位置に縛られなくなれば、天井や屋外への設置が多いアクセスポイントやカメラの設計の自由度は大きく広がります。新規導入や移転のタイミングで、電源計画そのものを見直す価値は十分にあります。
